Die Wahl des falschen Materials für ein CNC-gefrästes Teil ist einer der teuersten Fehler, die einem Produktteam unterlaufen können - nicht, weil Rohstoffe von Natur aus kostspielig sind, sondern weil die Auswirkungen gravierend sind: fehlgeschlagene Prototypen, Produktionsverzögerungen, Teile, die unter Belastung reißen, oder Oberflächenbeschaffenheiten, die in der Praxis einfach nicht halten.
Im Laufe der Jahre hat unser Ingenieurteam bei Dimud Hunderte von Projekten geprüft, bei denen ein Materialwechsel in der Entwurfsphase wochenlange Nacharbeiten und Tausende von Dollar für Werkzeuganpassungen gespart hätte. Dieser Leitfaden stützt sich auf diese praktische Erfahrung, um Ihnen einen praktischen, entscheidungsorientierten Rahmen für die Auswahl des richtigen Materials zu geben, bevor der erste Span auf den Boden fällt.
Ganz gleich, ob Sie ein F&E-Ingenieur sind, der eine neue mechanische Baugruppe entwickelt, ein Startup-Gründer, der einen Prototyp validiert, oder ein Beschaffungsmanager, der Präzisionskomponenten beschafft - dieser Leitfaden führt Sie durch die Schlüsselvariablen, die jede Materialentscheidung bei der CNC-Bearbeitung bestimmen sollten.

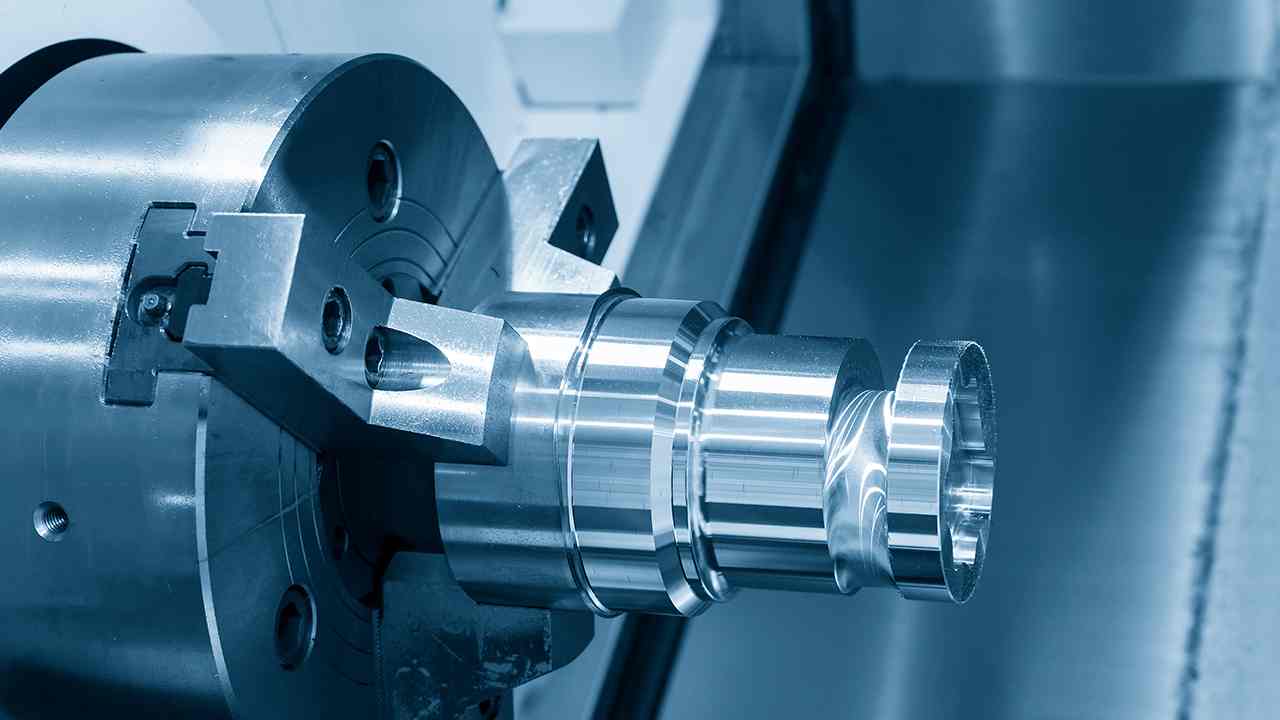

Warum die Materialauswahl eine Fertigungsentscheidung ist, nicht nur eine technische Entscheidung
Die meisten Ingenieure gehen bei der Materialauswahl von der Leistung aus: Zugfestigkeit, Härte und Wärmebeständigkeit. Diese Eigenschaften sind von enormer Bedeutung - aber sie erzählen nur die halbe Geschichte.
Die andere Hälfte ist die Bearbeitbarkeit. Ein Material, das sich im Einsatz hervorragend bewährt, kann bei der Bearbeitung ein Alptraum sein: Es kann unter dem Schneidwerkzeug aushärten, übermäßige Hitze erzeugen, einen vorzeitigen Werkzeugverschleiß verursachen oder so enge Prozesskontrollen erfordern, dass die Kosten pro Teil in die Höhe schnellen.
Gleichzeitig kann ein Material, das sich gut verarbeiten lässt, in der Endanwendung nicht überleben - sei es bei hohen Temperaturen, chemischer Belastung, wiederholter mechanischer Beanspruchung oder strengen Anforderungen an die Maßhaltigkeit.
Bei der Auswahl von Werkstoffen für die CNC-Bearbeitung gilt es, die richtige Mischung zu finden: einen Werkstoff, der die von Ihrer Anwendung geforderte funktionale Leistung erbringt und sich effizient, wiederholbar und kostengünstig in den von Ihnen benötigten Mengen bearbeiten lässt.
Genau aus diesem Grund ist unser CNC-Bearbeitungsdienstleistungen Team integriert die DFM-Prüfung (Design for Manufacturability) in jedes neue Projekt, so dass Materialkonflikte frühzeitig bewertet werden, bevor sie zu teuren Problemen in der Produktion führen.

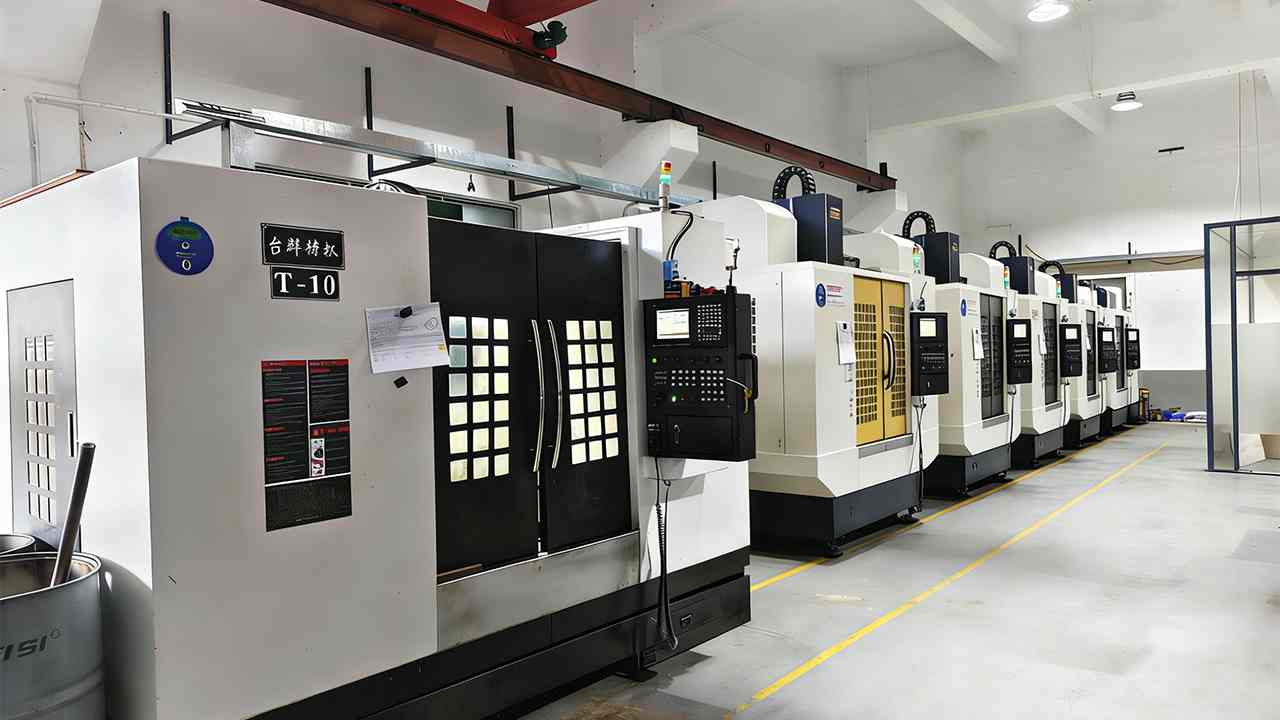

Die sechs Faktoren, die die Materialauswahl bei der CNC-Bearbeitung bestimmen
Bevor man sich mit einzelnen Materialien beschäftigt, ist es hilfreich, einen strukturierten Rahmen zu haben. Jedes Projekt ist anders, aber die folgenden sechs Faktoren bestimmen stets die richtige Wahl.
1. Mechanische Leistungsanforderungen
Beginnen Sie mit einer Bestandsaufnahme dessen, was das Teil tatsächlich leisten muss. Zu den wichtigsten zu bewertenden mechanischen Eigenschaften gehören:
- Zugfestigkeit und Streckgrenze - die Kraft, die das Material aushalten kann, bevor es sich dauerhaft verformt
- Härte - Widerstandsfähigkeit gegen Oberflächeneindrücke und Verschleiß
- Ermüdungsfestigkeit - Fähigkeit, wiederholten Belastungszyklen standzuhalten, ohne zu zerbrechen
- Schlagzähigkeit - wie viel Energie das Material aufnehmen kann, bevor es unter plötzlicher Belastung bricht
- Steifigkeit (Elastizitätsmodul) - wie stark sich das Teil unter Last durchbiegt
Hochbeanspruchte Strukturkomponenten in der Automobil- oder Robotertechnik erfordern möglicherweise gehärteten Werkzeugstahl oder Titanlegierungen. Leichte strukturelle Halterungen hingegen können oft genauso gut aus Aluminium gefertigt werden - zu einem Bruchteil des Gewichts und der Kosten.
2. Thermische Umgebung
Die Temperatur hat einen enormen Einfluss auf das Materialverhalten. Berücksichtigen Sie sowohl die Betriebstemperatur als auch etwaige Temperaturschwankungen, denen das Teil ausgesetzt ist.
Aluminiumlegierungen verlieren bei 150-200°C an mechanischer Festigkeit. Edelstahl behält seine Eigenschaften bis weit über 500°C. Technische Kunststoffe wie PEEK können bis zu 250 °C im Dauerbetrieb eingesetzt werden, was sie zu einer überzeugenden Wahl für bestimmte Hochtemperaturanwendungen macht, bei denen Gewichtseinsparungen wichtig sind.
Bei Bauteilen, die sich in der Nähe von wärmeerzeugenden elektronischen Bauteilen oder im Motorraum befinden, spielen auch die Wärmeleitfähigkeit und der Wärmeausdehnungskoeffizient (WAK) eine Rolle - vor allem, wenn Ihr Bauteil Schnittstellen zu ungleichen Materialien aufweist.
3. Korrosions- und Chemikalienbeständigkeit
Wird das Teil Feuchtigkeit, Salz, Reinigungsmitteln, Ölen oder korrosiven Chemikalien ausgesetzt sein? Korrosion beeinträchtigt nicht nur das Aussehen, sondern untergräbt mit der Zeit auch die strukturelle Integrität.
Edelstahlsorten wie 316L sind aufgrund ihrer hervorragenden Beständigkeit gegen Chloridkorrosion die Standardwahl für die Schifffahrt und die Medizintechnik. Aluminium profitiert stark von einer Eloxierung oder Oberflächenbehandlung, um seine Korrosionsbeständigkeit zu erhöhen. Kupfer und Messing widerstehen den meisten nicht oxidierenden Säuren und bieten eine hervorragende Leistung in nassen Umgebungen. In sehr aggressiven chemischen Umgebungen können technische Kunststoffe Metalle vollständig übertreffen.
4. Anforderungen an Maßhaltigkeit und Toleranzen
Bei der CNC-Bearbeitung können extrem enge Toleranzen eingehalten werden - unsere Anlage erreicht ±0,005 mm bei kritischen Merkmalen - aber das Material muss mitspielen. Einige Werkstoffe sind von Natur aus formstabil, andere neigen zu Wärmeausdehnung, Feuchtigkeitsaufnahme oder innerem Spannungsabbau, wodurch sich die Abmessungen nach der Bearbeitung verschieben.
POM (Delrin/Acetal) ist unter den technischen Kunststoffen für seine geringe Feuchtigkeitsaufnahme und seine hervorragende Dimensionsstabilität bekannt. Aluminium kann sich leicht verformen, wenn die Eigenspannungen nicht richtig gehandhabt werden. Bei Teilen, die eine langfristige Maßhaltigkeit in unterschiedlichen Umgebungen erfordern, ist die Wahl des Materials ebenso wichtig wie die Bearbeitungspräzision.
5. Oberflächengüte und Nachbearbeitungskompatibilität
Die beabsichtigte Oberflächenbeschaffenheit - ob funktional (Verschleißfestigkeit, verringerte Reibung) oder kosmetisch (Aussehen für Konsumgüter) - beeinflusst, welches Material Sie wählen sollten.
Aluminium lässt sich hervorragend eloxieren, wodurch haltbare, farbflexible Oberflächen entstehen, die sich ideal für Unterhaltungselektronik und Produkte mit Kundenkontakt eignen. Edelstahl lässt sich zu einer Hochglanzoberfläche polieren, die sich für medizinische Geräte und hochwertige Industrieanlagen eignet. Einige Materialien eignen sich gut für die Galvanisierung oder Pulverbeschichtung, andere erfordern eine spezielle Haftvorbereitung.
Wenn Sie Ihre Anforderungen an die Veredelung im Voraus kennen, vermeiden Sie das frustrierende Szenario, ein Material zu spezifizieren, das Ihre gewünschte Oberflächenqualität nicht erreichen kann. Unser Optionen für die Oberflächenveredelung umfassen Eloxieren, Sandstrahlen, Polieren, Pulverbeschichten, Bürsten und Beschichten - und die richtige Materialpaarung macht jedes Verfahren effektiver.
6. Produktionsmenge und Stückkosten
Die Wahl des Materials wirkt sich direkt auf die Kosten aus, die je nach Menge stark variieren. Bei einmaligen Prototypen und Kleinserien sind die einfache Bearbeitung und die Verfügbarkeit von Rohmaterial am wichtigsten. Bei hohen Stückzahlen bestimmen Bearbeitbarkeit, Werkzeugstandzeit und Zykluseffizienz die Gesamtkosten.
Messing beispielsweise lässt sich sehr gut bearbeiten und erzeugt auf effiziente Weise hervorragende Oberflächengüten, was es für Präzisionsverbinder und -fittings wirtschaftlich macht, obwohl es ein dichteres und teureres Rohmaterial als Aluminium ist. Titan bietet eine außergewöhnliche Leistung, erfordert aber langsamere Vorschübe, spezielle Werkzeuge und ein sorgfältiges Prozessmanagement, was alles zusätzliche Kosten verursacht, die nur bei einigen Anwendungen gerechtfertigt sind.

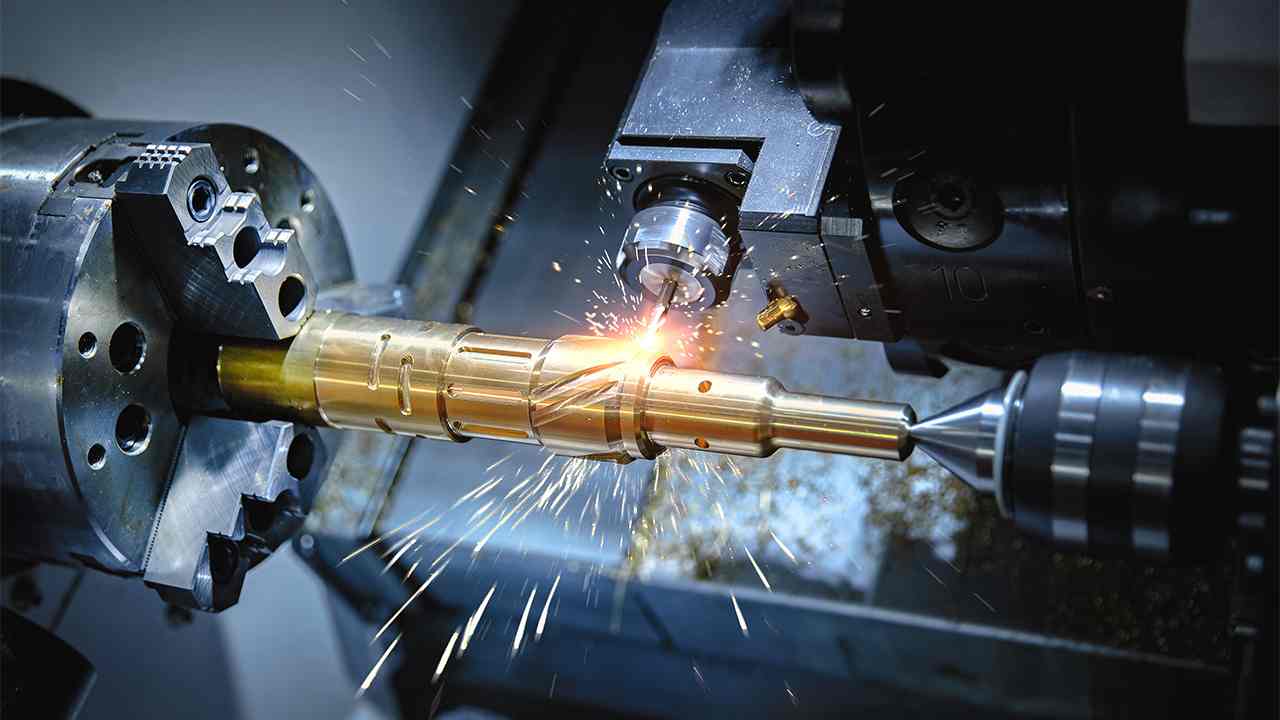

CNC-Bearbeitung von Metallen: Ein praktischer Vergleich
Aluminiumlegierungen - das Arbeitspferd der Präzisionsbearbeitung
Aluminium ist aus gutem Grund das am häufigsten verwendete Metall in der CNC-Bearbeitung: Es vereint eine hervorragende Bearbeitbarkeit, ein günstiges Verhältnis von Festigkeit zu Gewicht, natürliche Korrosionsbeständigkeit und eine hohe Kompatibilität mit Eloxal- und anderen Veredelungsverfahren.
Gemeinsame Noten und ihre Unterscheidungen:
- 6061-T6: Die vielseitigste Allzwecklegierung. Gute Festigkeit, ausgezeichnete Korrosionsbeständigkeit und leicht zu bearbeiten. Wird für Halterungen in der Automobilindustrie, Elektronikgehäuse, Konsumgüter und Strukturbauteile verwendet.
- 7075-T6: Deutlich stärker als 6061, in der Festigkeit näher an Stahl, aber mit geringerer Korrosionsbeständigkeit. Bevorzugt für Strukturkomponenten in der Luft- und Raumfahrt, bei denen die Festigkeit im Vordergrund steht.
- 5052: Geringere Festigkeit, aber bessere Korrosionsbeständigkeit, insbesondere in Meeresumgebungen. Wird häufig für Blecharbeiten und Gehäuse verwendet.
Beste Anwendungen: Schränke, Gehäuse, Kühlkörper, strukturelle Halterungen, Prototypen, strukturelle Rahmen für die Automobilindustrie und Robotik.
Was zu beachten ist: Dünne Wände und tiefe Taschen können sich verziehen, wenn die Spannvorrichtungen oder Werkzeugwege nicht sorgfältig gehandhabt werden. Bei hochpräzisen Merkmalen können Materialeigenspannungen aus dem Walz- oder Schmiedeprozess nach der Bearbeitung Bewegungen verursachen - Spannungsarmglühen vor der Endbearbeitung mildert dies ab.
Rostfreier Stahl - Langlebigkeit unter anspruchsvollen Bedingungen
Edelstahl bietet den Vorteil, dass er sich besser bearbeiten lässt als Aluminium. Er lässt sich langsamer bearbeiten als Aluminium und erfordert daher geringere Schnittgeschwindigkeiten, höhere Schnittkräfte und ein aggressiveres Kühlmittel, bietet aber eine Kombination aus Festigkeit, Härte und Korrosionsbeständigkeit, die Aluminium nicht erreicht.
Schlüsselnoten:
- Rostfreier Stahl 304: Die Standardqualität, die in der Lebensmittelindustrie, der Medizintechnik und bei allgemeinen Industrieteilen weit verbreitet ist. Gute Korrosionsbeständigkeit zu einem erschwinglichen Preis.
- Edelstahl 316/316L: Ein höherer Nickel- und Molybdängehalt sorgt für eine bessere Beständigkeit gegen chloridinduzierte Korrosion und macht es zum bevorzugten Material für den Einsatz in der Schifffahrt, für chirurgische Instrumente und pharmazeutische Geräte.
- 17-4 PH: Ausscheidungshärtende Sorte, die nach der Wärmebehandlung eine viel höhere Festigkeit als 304/316 erreicht. Wird in Befestigungselementen für die Luft- und Raumfahrt, Wellen und hochbelasteten Strukturteilen verwendet.
Beste Anwendungen: Komponenten für medizinische Geräte, Beschläge für die Schifffahrt, Teile, die mit Lebensmitteln in Berührung kommen, industrielle Komponenten mit hohem Verschleiß und Präzisionswellen.
Was zu beachten ist: Rostfreier Stahl härtet leicht aus, d. h. aggressive Vorschübe oder stumpfe Werkzeuge erhöhen die Oberflächenhärte in einer Weise, die nachfolgende Arbeitsgänge erschwert. Scharfe Werkzeuge, konstante Vorschübe und ein effektives Kühlmittelmanagement sind nicht verhandelbar.
Titan - Leistung auf höchstem Niveau
Titan besetzt eine enge, aber wichtige Nische: Anwendungen, die die Festigkeit von Stahl mit dem Gewicht von Aluminium erfordern, kombiniert mit außergewöhnlicher Korrosionsbeständigkeit und Biokompatibilität. Titan Grad 5 (Ti-6Al-4V) ist die vorherrschende Sorte für die CNC-Bearbeitung und macht den größten Teil der Titanverwendung in der Industrie und der Luft- und Raumfahrt aus.
Seine Bearbeitbarkeit stellt eine Herausforderung dar - es erzeugt erhebliche Wärme an der Schnittstelle zwischen Werkzeug und Span, neigt stark zur Kaltverfestigung und kann zu vorzeitigem Werkzeugverschleiß führen, wenn die Prozessparameter nicht sorgfältig gesteuert werden. Daher erfordert die Titanbearbeitung niedrigere Schnittgeschwindigkeiten, Hochdruckkühlmittel und speziell für Titan ausgewählte Werkzeuge.
Beste Anwendungen: Strukturbauteile für die Luft- und Raumfahrt, medizinische Implantate, Hochleistungsteile für den Motorsport und Schiffsbauteile, bei denen Gewicht und Korrosion eine Rolle spielen.
Was zu beachten ist: Kosten. Titan ist als Rohmaterial teuer, und der langsamere Bearbeitungsprozess erhöht die Kosten pro Teil zusätzlich. Es sollte nur dann eingesetzt werden, wenn die Leistungsanforderungen es wirklich erfordern, und nicht als Standardmaterial der ersten Wahl.
Messing und Kupfer - Leitfähigkeit, Bearbeitbarkeit und Korrosionsbeständigkeit
Messing (Kupfer-Zink-Legierung) gehört zu den am besten bearbeitbaren Metallen - es schneidet sauber, erzeugt hervorragende Oberflächen und verursacht nur minimalen Werkzeugverschleiß. Dieser Vorteil der Bearbeitbarkeit macht es trotz der höheren Rohmaterialdichte wirtschaftlich für Präzisionskleinteile.
Kupfer bietet eine hervorragende thermische und elektrische Leitfähigkeit - Eigenschaften, mit denen Aluminium nicht mithalten kann - und ist daher das Material der Wahl für elektrische Stromschienen, Wärmetauscher und Komponenten, bei denen die Effizienz der Energieübertragung entscheidend ist.
Beste Anwendungen für Messing: Verbindungsstücke, Armaturen, Ventile, Präzisionsgetriebe, dekorative Beschläge und Komponenten für den Flüssigkeitstransport.
Beste Anwendungen für Kupfer: Kühlkörper, elektrische Kontakte, Stromschienen und Wärmemanagementkomponenten.
Was zu beachten ist: Keines der beiden Materialien ist für hochbelastete strukturelle Anwendungen gut geeignet. Insbesondere Messing kann in bestimmten Wasserchemien entzinken (eine Form der Korrosion, bei der Zink selektiv ausgelaugt wird) - die Wahl der richtigen Sorte (gegebenenfalls entzinkungsbeständiges Messing) verhindert langfristige Ausfälle.

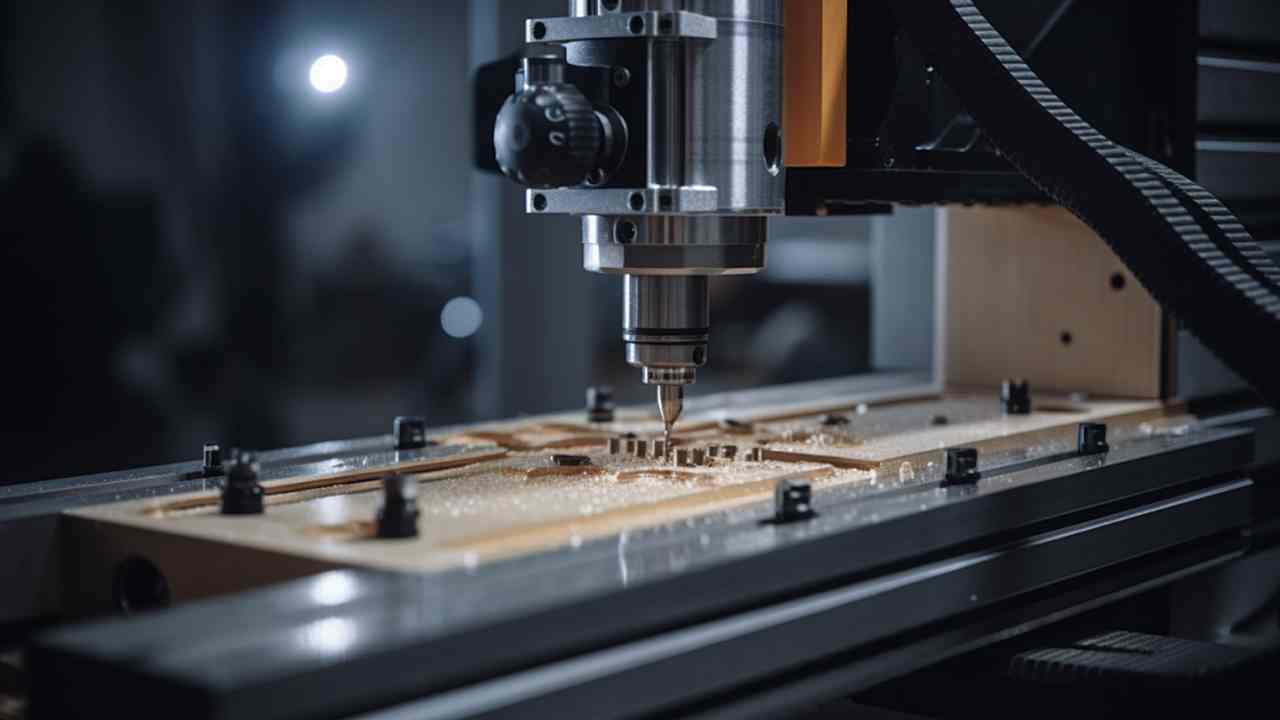

CNC-Bearbeitung von Kunststoffen: Technische Optionen
Technische Kunststoffe spielen bei der CNC-Bearbeitung eine immer wichtigere Rolle, insbesondere bei Anwendungen, bei denen elektrische Isolierung, chemische Beständigkeit, geringe Reibung oder Gewichtseinsparungen bei moderaten Temperaturen im Vordergrund stehen.
PEEK (Polyetheretherketon) - Hochleistungsthermoplast
PEEK kommt in der Kunststoffwelt einem Hochleistungsmetallersatz am nächsten. Es behält seine mechanischen Eigenschaften bei Temperaturen von bis zu 250 °C bei, ist gegen eine Vielzahl von Chemikalien beständig, bietet eine ausgezeichnete Dimensionsstabilität und erfüllt die Anforderungen an die Biokompatibilität von implantierbaren medizinischen Geräten.
Seine größte Einschränkung sind die Kosten - PEEK ist einer der teuersten technischen Thermoplaste auf dem Markt. Es sollte nur dann eingesetzt werden, wenn kostengünstigere Alternativen die Leistungsanforderungen wirklich nicht erfüllen können.
Beste Anwendungen: Medizinische Instrumente, Strukturbauteile für die Luft- und Raumfahrt, Handhabungsgeräte für Halbleiter und Komponenten für die chemische Verarbeitung.
POM (Polyoxymethylen / Acetal / Delrin) - Präzisionskunststoff für bewegliche Teile
POM ist ein bevorzugtes Material für feinmechanische Komponenten, bei denen geringe Reibung, hohe Steifigkeit, Dimensionsstabilität und Beständigkeit gegen Feuchtigkeitsaufnahme im Vordergrund stehen. Es lässt sich gut bearbeiten, hält enge Toleranzen ein und ist in Temperaturbereichen bis zu etwa 100 °C beständig.
Beste Anwendungen: Zahnräder, Buchsen, Gleitlager, Nocken, Ventilkomponenten und Präzisionsgehäuse.
PC (Polycarbonat) - Transparent und stoßfest
Polycarbonat bietet eine Kombination aus optischer Klarheit und außergewöhnlicher Schlagzähigkeit, wodurch es sich hervorragend für transparente Gehäuse, Schutzabdeckungen und Lichtleiter eignet. Es kann mit geeigneten Schnittparametern zu hochwertigen optischen Oberflächen verarbeitet werden.
Beste Anwendungen: Transparente Gehäuse, Maschinenschutzvorrichtungen, optische Komponenten und Sichtfenster.
Nylon (PA6 / PA66) - vielseitig und verschleißfest
Nylonsorten bieten eine gute mechanische Festigkeit, geringe Reibung und Verschleißfestigkeit zu relativ geringen Kosten. Allerdings absorbiert Nylon Feuchtigkeit aus der Atmosphäre, was im Laufe der Zeit zu Maßänderungen führt - ein wichtiger Aspekt bei Anwendungen mit engen Toleranzen.
Beste Anwendungen: Strukturelle Halterungen, tragende Komponenten, schwingungsdämpfende Teile und mechanische Gehäuse in Umgebungen mit gemäßigten Temperaturen.
ABS - Barrierefrei und prototypenfreundlich
ABS ist ein weithin verfügbarer, kostengünstiger technischer Thermoplast, der sich leicht bearbeiten lässt und eine gleichmäßige Oberflächenbeschaffenheit aufweist. Es verfügt nicht über die thermische und chemische Beständigkeit leistungsfähigerer Materialien, ist aber eine ausgezeichnete Wahl für funktionale Prototypen, Gehäuse und allgemeine Strukturteile in unbedenklichen Umgebungen.
Beste Anwendungen: Prototypen, Gehäuse von Konsumgütern, wenig beanspruchte Strukturteile.

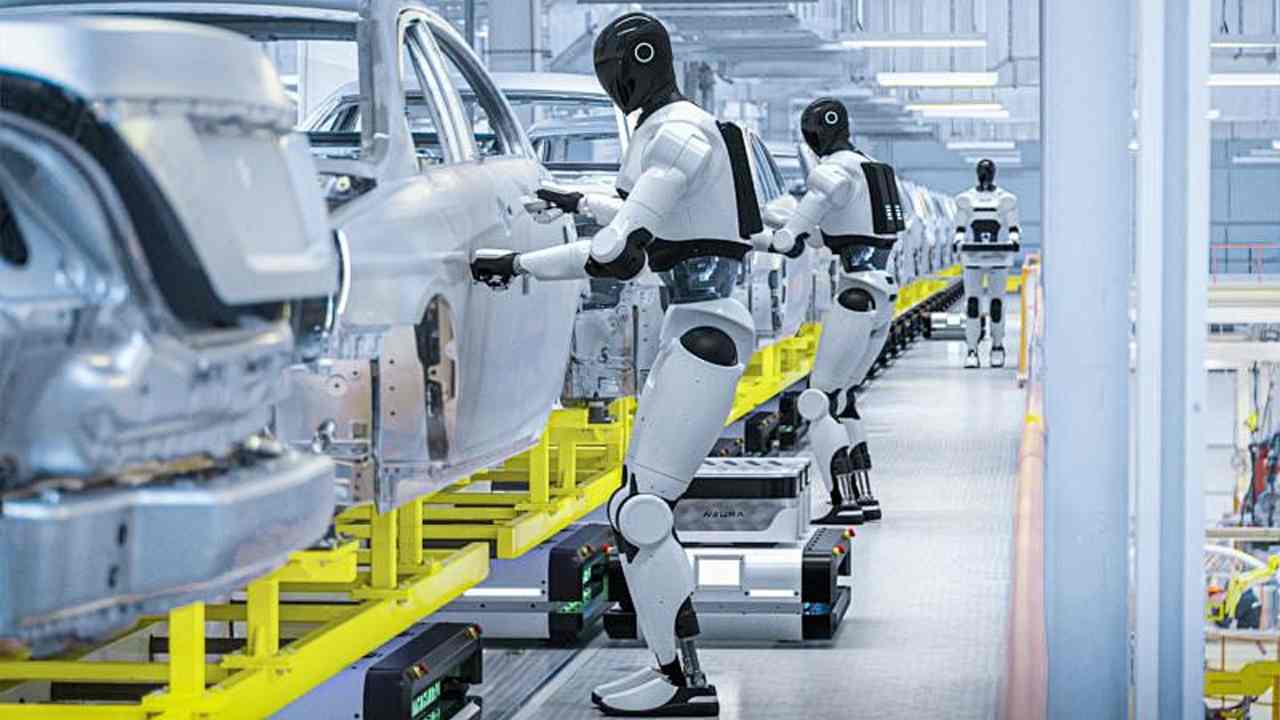

Materialauswahl nach Industrieanwendungen
Das richtige Material wird oft klarer, wenn man die Entscheidung in den Kontext der Branche und der Anwendung stellt.
Automobilindustrie und Robotik
Automobil- und Roboteranwendungen erfordern Komponenten, die mechanischen Belastungen, Vibrationen und manchmal auch hohen Temperaturen standhalten - und das alles bei Einhaltung von Gewichts- und Kostenzielen. Aluminiumlegierungen dominieren bei strukturellen Halterungen, Gehäusen und Rahmen. Stahl und Edelstahl werden für Wellen, Befestigungselemente und verschleißkritische Komponenten spezifiziert. POM und Nylon kommen in reibungsarmen Lagern und Gleitführungen zum Einsatz.
Unser Herstellung von Automobilteilen und Robotik und Energiespeicherung Die Erfahrung gibt uns einen praktischen Einblick in die Auswahl von Sorten für diese Umgebungen.
Medizinische Geräte und Gesundheitswesen
Biokompatibilität, Reinigungsfähigkeit und Maßgenauigkeit sind bei medizinischen Anwendungen nicht verhandelbar. Edelstahl 316L und Titan Grade 5 sind die vorherrschenden Metalle für Implantate und chirurgische Instrumente. PEEK dient als Spezialmaterial für Wirbelsäulenimplantate und endoskopische Instrumente. Polycarbonat und ABS werden für berührungslose Gerätegehäuse verwendet, bei denen die Sterilisationsverträglichkeit bestätigt ist.
Sehen Sie, wie Dimud unterstützt Herstellung medizinischer Geräte mit qualitätskontrollierten Bearbeitungsprozessen.
Elektronik und Halbleiter
Gehäuse für Unterhaltungselektronik bestehen fast ausnahmslos aus Aluminium - insbesondere aus 6061 oder 5052 - aufgrund der Kombination aus Maßgenauigkeit, Oberflächenqualität (insbesondere beim Eloxieren) und Gewicht. Kupfer und Messing werden für Steckverbinder, Kontakte und das Wärmemanagement verwendet. Für isolierende Komponenten in elektrischen Baugruppen werden technische Kunststoffe wie PEEK und PC verwendet.
Unsere Arbeit in Elektronik und Halbleiter Die Herstellung umfasst sowohl Präzisionskomponenten aus Metall als auch aus Kunststoff.
Häufige Fehler bei der Materialauswahl (und wie man sie vermeidet)
Festlegen der Premium-Option als Standard
Titan und PEEK sind außergewöhnliche Materialien - aber sie sind auch wesentlich teurer in der Beschaffung und Bearbeitung. Bei vielen Projekten werden diese Materialien verwendet, obwohl Aluminium 7075 oder Edelstahl 316 die Leistungsanforderungen perfekt erfüllen würden. Fragen Sie sich immer: Erfordert die Anwendung wirklich die spezifischen Eigenschaften dieses Materials, oder gibt es eine kostengünstigere Option, die das gleiche Ergebnis erzielt?
Ignorieren der Nachbearbeitungskompatibilität
Eine häufige Planungslücke ist die Wahl eines Werkstoffs ohne Berücksichtigung der nachgeschalteten Oberflächenbehandlung. Wenn Ihr Teil eloxiert werden muss, benötigen Sie eine Aluminiumsorte, die sich gut eloxieren lässt. Wenn Sie eine galvanische Beschichtung benötigen, muss das Trägermaterial mit der Beschichtungschemie kompatibel sein. Diese Überlegungen sollten bereits in der Entwurfsphase angestellt werden, nicht erst nach Beginn der Fertigung.
Unterschätzung der Feuchtigkeitsabsorption in Kunststoffen
Das Feuchtigkeitsaufnahmeverhalten von Nylon überrascht die Teams regelmäßig. Maßänderungen aufgrund von Feuchtigkeitsaufnahme können erheblich sein und manchmal dazu führen, dass sich Presspassungen lockern oder Spielpassungen enger werden. Bei Nylonteilen mit engen Toleranzen sollten Sie entweder das Teil so konstruieren, dass feuchtigkeitsbedingte Maßänderungen berücksichtigt werden, oder zu einem Material mit geringerer Absorption wie POM wechseln.
Auswahl von Material ohne Berücksichtigung der Bearbeitbarkeit bei Volumen
Ein Material, dessen Bearbeitung bei Prototyp-Stückzahlen noch vertretbar ist, kann bei Produktionsmengen unerschwinglich teuer werden. Titan ist das klassische Beispiel: Kleine Prototypenserien sind überschaubar, aber bei Produktionsmengen von 10.000 Teilen sind die Auswirkungen auf die Bearbeitungskosten erheblich. Volumenplanung und Kostenmodellierung sollten von Anfang an Teil der Materialauswahl sein.

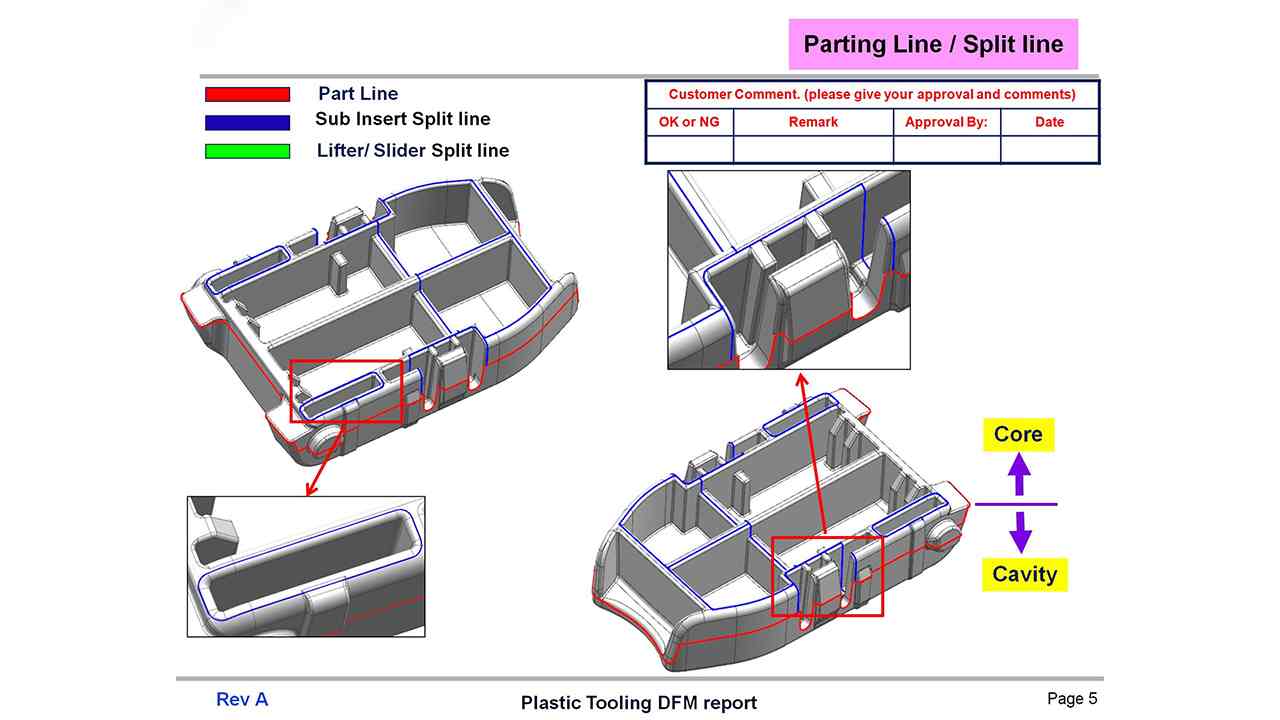

Verwendung der DFM-Analyse zur Validierung Ihrer Materialauswahl
Die DFM-Analyse (Design for Manufacturability) ist der effektivste Mechanismus, um Probleme bei der Materialauswahl zu erkennen, bevor sie die Produktion erreichen. Bei Dimud ist die DFM-Analyse von Anfang an in jedes Projekt integriert.
Bei der DFM-Überprüfung bewerten unsere Ingenieure:
- ob das angegebene Material die geforderten Toleranzen mit Standardbearbeitungsverfahren erreichen kann
- ob die Bearbeitbarkeit des Materials die Kosten bei der erforderlichen Produktionsmenge beeinflussen wird
- ob die Anforderungen an die Nachbearbeitung oder Oberflächenbehandlung mit dem gewählten Material vereinbar sind
- ob alternative Materialien eine gleichwertige Leistung bei geringeren Gesamtkosten bieten könnten
- ob die Teilegeometrie Herausforderungen bei der Bearbeitung mit sich bringt, die mit den Materialeigenschaften interagieren (dünne Wände in harten Materialien, tiefe Taschen in rostfreiem Stahl, usw.)
Ziel ist es, diese Kompromisse frühzeitig zu erkennen - wenn Anpassungen kostengünstig sind - und sie nicht erst während der Produktion zu entdecken, wenn Änderungen teuer und Verzögerungen unvermeidlich sind.
Wenn Sie sich in der frühen Entwurfsphase befinden und bei der Materialauswahl unsicher sind, kann unser Produktgestaltung & DFM Service bietet Ihnen Zugang zu erfahrenem technischem Urteilsvermögen, bevor Sie sich auf die Werkzeugherstellung festlegen.
CNC-Bearbeitung Materialvergleich auf einen Blick
| Material | Bearbeitbarkeit | Stärke | Gewicht | Korrosionsbeständigkeit | Typische Anwendungen |
|---|---|---|---|---|---|
| Aluminium 6061 | Ausgezeichnet | Mittel | Licht | Gut | Gehäuse, Halterungen, strukturelle |
| Aluminium 7075 | Gut | Hoch | Licht | Mäßig | Luft- und Raumfahrt, hochbelastete Strukturen |
| Edelstahl 304 | Mäßig | Hoch | Schwer | Ausgezeichnet | Medizin, Lebensmittel, Industrie |
| Edelstahl 316L | Mäßig | Hoch | Schwer | Herausragend | Marine, medizinische Implantate |
| Titan Ti-6Al-4V | Herausfordernd | Sehr hoch | Mittel | Herausragend | Luft- und Raumfahrt, medizinische Implantate |
| Messing | Ausgezeichnet | Mittel | Schwer | Gut | Verbinder, Armaturen, Präzision |
| Kupfer | Gut | Niedrig bis mittel | Schwer | Gut | Elektrik, Wärmemanagement |
| PEEK | Gut | Hoch | Licht | Ausgezeichnet | Hochtemperatur, Medizin, Halbleiter |
| POM (Delrin) | Ausgezeichnet | Mittel | Licht | Gut | Zahnräder, Buchsen, Präzisionsgleitlager |
| Polycarbonat | Gut | Mittel | Sehr leicht | Mäßig | Transparente Abdeckungen, Gehäuse |
| Nylon PA66 | Gut | Mittel | Licht | Mäßig | Strukturelle, mechanische Komponenten |
| ABS | Ausgezeichnet | Niedrig bis mittel | Sehr leicht | Niedrig | Prototypen, allgemeine Gehäuse |
Fachkundige Materialberatung für Ihr Projekt
Bei der Auswahl von Werkstoffen ist Erfahrung von großer Bedeutung. Der Unterschied zwischen einer funktionierenden und einer problematischen Materialwahl liegt oft darin, dass man weiß, wie sich eine bestimmte Sorte unter bestimmten Bearbeitungsbedingungen verhält - Wissen, das sich durch direkte Fertigungserfahrung und nicht nur durch veröffentlichte Spezifikationen ansammelt.
Bei Dimud arbeitet unser Ingenieurteam mit Metallen wie Aluminiumlegierungen, Edelstahlsorten, Titan, Messing und Kupfer sowie mit technischen Kunststoffen wie PEEK, POM, PC, Nylon und ABS. Unser komplettes Ressourcenseite Materialien bietet einen Überblick über die Materialien, mit denen wir in den Bereichen CNC-Bearbeitung, Spritzgießen und Formenbau arbeiten.
Wenn Ihr Projekt nicht standardisierte Materialien, spezielle Sorten oder ungewöhnliche Leistungsanforderungen umfasst, können wir auch kundenspezifische Rohstoffe beschaffen und unsere Bearbeitungsprozesse entsprechend anpassen. Wenn Sie vor einer Materialentscheidung für ein bevorstehendes Projekt stehen, laden Sie Ihre Dateien und Spezifikationen über unser CNC-Bearbeitungsdienstleistungen Seite und erhalten Sie innerhalb von 24 Stunden ein technisches Feedback.
Bei Projekten, die neben CNC-gefrästen Teilen auch spritzgegossene Komponenten umfassen können - eine häufige Kombination bei Produktbaugruppen - bietet unser Dienstleistungen im Bereich Spritzgießen und integriert Management der Lieferkette Das bedeutet, dass beide Fertigungsströme unter einem Dach koordiniert werden können, wodurch die Komplexität der Übergabe reduziert wird und der Zeitplan Ihres Projekts eingehalten werden kann.
Häufig gestellte Fragen zur Materialauswahl bei der CNC-Bearbeitung
Aluminium - insbesondere 6061-T6 - ist aufgrund seiner hervorragenden Bearbeitbarkeit, seines günstigen Verhältnisses von Festigkeit zu Gewicht und seiner guten Verträglichkeit mit Eloxal und anderen Oberflächenbehandlungen das am häufigsten verwendete Metall für die CNC-Bearbeitung.
Für das Prototyping ist Aluminium 6061 in der Regel die erste Wahl: Es lässt sich schnell bearbeiten, kostet pro Teil weniger als Stahl oder Titan und entspricht weitgehend den physikalischen Eigenschaften eines Aluminiumteils aus der Produktion. Messing ist zu bevorzugen, wenn der Prototyp Präzisionsgewinde oder verbindungsartige Merkmale erfordert.
Härtere Werkstoffe erfordern in der Regel niedrigere Schnittgeschwindigkeiten, eine höhere Schnittkraft und häufigere Werkzeugwechsel - all dies erhöht die Bearbeitungszeit und die Werkzeugkosten. Rostfreier Stahl und Titan beispielsweise kosten pro Teil deutlich mehr als Aluminium bei gleicher Komplexität.
In bestimmten Anwendungen, ja. PEEK kann Edelstahl in Umgebungen mit hohen Temperaturen und chemischer Belastung ersetzen, wo Gewichtseinsparungen wichtig sind. POM ersetzt Bronze in Gleitlagern, da die Reibung geringer ist und keine Schmierung erforderlich ist. Die Rentabilität hängt ganz von den mechanischen, thermischen und chemischen Anforderungen der Anwendung ab.
Edelstahl 316L, Titan Ti-6Al-4V und PEEK sind die drei wichtigsten Werkstoffe für CNC-gefertigte Komponenten für die Medizintechnik, die alle die Biokompatibilität, Korrosionsbeständigkeit und mechanische Zuverlässigkeit bieten, die für medizinische Anwendungen erforderlich sind.
Eine DFM-Analyse, die von einem erfahrenen Fertigungspartner durchgeführt wird, ist die zuverlässigste Methode. Sie deckt potenzielle Probleme mit der Bearbeitbarkeit, den erreichbaren Toleranzen, der Kompatibilität der Oberflächenbehandlung und den Kosten bei der Produktion auf, bevor eine Produktionsverpflichtung eingegangen wird.
Wir bei Dimud sind der Meinung, dass die besten CNC-gefertigten Teile mit der richtigen Materialentscheidung beginnen - die frühzeitig getroffen wird und auf Erfahrung in der Fertigung beruht. Wenn Sie vor einer Herausforderung bei der Materialauswahl stehen, steht Ihnen unser Ingenieurteam zur Verfügung, um Ihre Konstruktion zu überprüfen und praktische Hilfestellung zu leisten. Kontakt oder Reichen Sie Ihre Dateien für ein Angebot ein um loszulegen.
