Vous recherchez un matériau plastique capable de résister à des produits chimiques agressifs, de supporter des températures extrêmes allant de -200 °C à +150 °C et de durer plusieurs décennies en extérieur, tout en pouvant être moulé par injection pour obtenir des géométries complexes et précises sans avoir à recourir à des procédés de fabrication inhabituels ?
Le plastique ETFE se situe à un carrefour rare : c'est un fluoropolymère qui allie la résistance chimique du PTFE, une résistance mécanique deux fois supérieure à celle du PTFE, une véritable transparence optique et la possibilité d'être moulé par injection pour obtenir des géométries complexes. De la façade emblématique en forme de bulles du « Water Cube » de Pékin aux composants hydrauliques de haute pureté utilisés dans les équipements de traitement humide des semi-conducteurs, Plastique ETFE s'est imposé comme l'un des polymères techniques les plus polyvalents et les plus rentables actuellement disponibles sur le marché. Ce guide couvre tout ce que vous devez savoir — Propriétés et caractéristiques techniques de l'ETFE, paramètres du procédé de moulage par injection, une description détaillée ETFE vs PTFE une comparaison, les cas d'application dans lesquels l'ETFE excelle (et ceux où ce n'est pas le cas), ainsi que des conseils pratiques pour collaborer avec un partenaire spécialisé dans le moulage par injection de précision afin de mener vos pièces en ETFE de la conception à la production.
Qu'est-ce que le plastique ETFE ?
Le plastique ETFE, dont le nom complet est « copolymère d'éthylène-tétrafluoroéthylène » (Ethylene Tetrafluoroethylene), est un thermoplastique fluoropolymère semi-cristallin synthétisé par une réaction de copolymérisation entre l'éthylène et le tétrafluoroéthylène (TFE). Son numéro CAS est 25038-71-5, et sa formule chimique peut être représentée par –(CH₂CH₂)ₓ–(CF₂CF₂)ₙ–.
Contrairement au PTFE (polytétrafluoroéthylène) entièrement fluoré, l’ETFE intègre des motifs d’éthylène dans sa chaîne moléculaire, ce qui lui permet de conserver l’excellente résistance chimique et la stabilité sur une large plage de températures caractéristiques de la famille des fluoropolymères, tout en améliorant considérablement sa ténacité mécanique, son aptitude à la transformation et sa transparence optique. Sur le marché, la marque la plus connue de plastique ETFE est Tefzel® de DuPont ; parmi les autres marques notables, on peut citer l’ETFE Hyflon® de Solvay et la gamme Fluon® ETFE d’AGC.
Du point de vue des ingénieurs spécialisés dans le moulage par injection, l'ETFE présente plusieurs caractéristiques essentielles qui méritent une attention particulière :
Il s'agit d'un véritable matériau thermoplastique pouvant être mis en œuvre à l'aide d'équipements de moulage par injection standard, ce qui constitue une différence fondamentale par rapport au PTFE : celui-ci ne pouvant ni fondre ni s'écouler, il ne convient généralement qu'au frittage par compression ;
L'ETFE présente un point de fusion d'environ 267 °C, et ses conditions de transformation sont plus exigeantes que celles de la plupart des plastiques techniques, ce qui nécessite un équipement spécialisé et un contrôle rigoureux des processus ;
L'ETFE présente un aspect unique, allant du semi-translucide au transparent, ce qui est extrêmement rare parmi les fluoropolymères, ce qui lui confère une valeur d'application irremplaçable dans les secteurs de l'architecture, de l'optique et de l'énergie solaire.
En termes de positionnement sur le marché, le plastique ETFE se situe à la croisée des “ plastiques techniques haute performance ” et des “ fluoropolymères spécialisés ” : ses performances dépassent de loin celles des plastiques techniques à usage général tels que l’ABS, le PP et le PA, mais, comparé à des matériaux extrêmement résistants à la chaleur comme le PEEK et le PPS, il offre des températures de transformation plus basses, de meilleures propriétés d'écoulement et des coûts de matière plus compétitifs. Pour les applications nécessitant une résistance chimique, une large plage de températures, d’excellentes propriétés mécaniques et un certain degré de transparence, l’ETFE est souvent la solution optimale, voire la seule.
Dans le Base de données des matériaux de moulage par injection Dimud, l'ETFE est classé dans la catégorie des “ fluoropolymères spéciaux haute performance ”. Il fait partie d'une gamme de matériaux relativement difficiles à mettre en œuvre, mais qui offrent une forte valeur ajoutée. Il est généralement utilisé dans la fabrication de composants de précision destinés à des clients européens et nord-américains des secteurs de la chimie, de l'électronique, du médical et des énergies nouvelles.
Structure chimique et mécanisme moléculaire de l'ETFE
Pour comprendre les limites d'utilisation du plastique ETFE, il faut commencer par examiner sa structure moléculaire. Dans les chaînes moléculaires de l'ETFE, le rapport molaire entre l'éthylène (E) et le tétrafluoroéthylène (TFE) est généralement compris entre 40:60 et 60:40 ; pour les produits de qualité industrielle, la plage optimale se situe entre TFE:E = 65:35 et 50:50.
Outre les monomères de la chaîne principale, l'ETFE produit industriellement contient généralement un troisième monomère (représentant environ 0,3 à 1,7 mol%) destiné à réguler la cristallinité, à améliorer la fluidité à l'état fondu et à renforcer encore la résistance mécanique dans certaines plages de température.
Pourquoi mettre en place des unités de production d'éthylène ?
Les chaînes moléculaires du PTFE pur (structure entièrement fluorée) sont composées exclusivement de liaisons C–F, ce qui leur confère une inertie chimique extrêmement élevée, mais entraîne également :
Une viscosité à l'état fondu extrêmement élevée, rendant impossible sa mise en œuvre par moulage par injection ou extrusion classiques ;
Résistance à la traction et résistance aux chocs relativement faibles ;
Une diffusion importante de la lumière, donnant lieu à un matériau blanc et opaque ;
Dans l'ETFE, cependant, l'introduction de motifs éthylène crée des liaisons C-H, ce qui permet aux chaînes moléculaires de conserver l'inertie chimique des segments fluorés tout en acquérant :
Une viscosité à l'état fondu plus faible et une plage de mise en œuvre plus large ;
Une résistance à la traction supérieure (plus du double de celle du PTFE) ;
Une combinaison de résistance et d'élasticité résultant de sa structure semi-cristalline ;
Haute transmittance de la lumière visible et des UV (jusqu'à 95%).
La nature semi-cristalline de l'ETFE
Le plastique ETFE est un polymère semi-cristallin dont la température de transition vitreuse (Tg) se situe entre environ -100 °C et -80 °C et dont le point de fusion (Tm) est d'environ 267 °C. Sa structure semi-cristalline confère à l'ETFE deux avantages techniques majeurs :
Premièrement, dans la plage de températures comprise entre une valeur supérieure à Tg et bien inférieure à Tm, l’ETFE allie la rigidité apportée par les régions cristallines à la ténacité apportée par les régions amorphes. C’est là le fondement physique de la stabilité de ses propriétés mécaniques sur une large plage de températures allant de -200 °C à +150 °C ; Deuxièmement, lors du processus de moulage par injection, la vitesse de refroidissement affecte directement la cristallinité, qui influe à son tour sur le retrait et la stabilité dimensionnelle — il s’agit là de paramètres critiques qui doivent être soigneusement pris en compte lors de la conception des moules d’injection en ETFE.
Propriétés de l'ETFE : explication détaillée des principaux paramètres de performance et des spécifications
Les données suivantes se basent sur des grades d'ETFE standard de qualité industrielle (tels que le Tefzel® (séries 200/210), les essais ayant été réalisés conformément aux normes ASTM et ISO. En raison des variations entre les différentes marques et les nuances modifiées, les fiches techniques (TDS) fournies par le fournisseur doivent être utilisées comme référence définitive pour les projets concrets.
Propriétés mécaniques
| Indicateurs de performance | Valeur typique | Normes d'essai |
|---|---|---|
| Résistance à la traction (23 °C) | 40 à 50 MPa | ASTM D638 |
| Allongement à la rupture | 150–250% | ASTM D638 |
| Module de flexion | 800 à 1 100 MPa | ASTM D790 |
| Résistance aux chocs avec entaille (Izod) | 5 à 15 kJ/m² (23 °C) | ASTM D256 |
| Dureté (Shore D) | 60–65 | ASTM D2240 |
| Résistance à la compression | 38 à 48 MPa | ASTM D695 |
L'ETFE présente une résistance à la traction environ 2 à 2,5 fois supérieure à celle du PTFE, tout en conservant une bonne ténacité et un bon allongement à la rupture. Il convient de noter que les propriétés de l’ETFE restent excellentes à basse température : même à la température de l’azote liquide (-196 °C), ce matériau conserve une ténacité aux chocs considérable et ne présente pas de rupture fragile à basse température, ce qui constitue un atout majeur dans les applications cryogéniques et aérospatiales.
Propriétés thermiques
| Indicateurs de performance | Valeur typique | Remarque |
|---|---|---|
| Température de fusion (Tm) | 267 °C | Polymère semi-cristallin |
| Température maximale en service continu | +150 °C | Stabilité à long terme |
| Température instantanée extrême | +200 °C | Tendance baissière à court terme |
| Limite inférieure de température | -200 °C | Ne devient pas cassant |
| Température de déformation sous l'effet de la chaleur (HDT, 1,82 MPa) | 104 °C | ASTM D648 |
| Coefficient de dilatation thermique linéaire (CTE) | 8 à 12 × 10⁻⁵ /°C | Supérieures aux plastiques techniques à usage général |
| Conductivité thermique | 0,24 W/(m·K) | Faible conductivité thermique, bonne isolation thermique |
Le coefficient de dilatation thermique de l'ETFE est nettement supérieur à celui des métaux et de la plupart des plastiques techniques (tels que le PEEK, dont le coefficient est d'environ 4,7 × 10⁻⁵ /°C) ; par conséquent, lors de la conception de pièces moulées par injection en ETFE comportant des inserts métalliques ou des ajustements de précision, il est essentiel de tenir pleinement compte des variations dimensionnelles provoquées par les variations de température.
Propriétés électriques
| Indicateurs de performance | Valeur typique | Normes d'essai |
|---|---|---|
| Rigidité diélectrique | 60 à 80 kV/mm | ASTM D149 |
| Résistivité volumique | > 10¹⁵ Ω·cm | ASTM D257 |
| Constante diélectrique (1 MHz) | 2.6 | ASTM D150 |
| Tangente de l'angle de perte diélectrique (1 MHz) | < 0,001 | ASTM D150 |
| Indice de résistance au feu | UL 94 V-0 | Niveaux sélectionnés |
Grâce à sa faible constante diélectrique et à ses pertes diélectriques extrêmement faibles, le plastique ETFE constitue un choix idéal pour l'isolation des câbles de transmission de signaux à haute fréquence ; il est d'ailleurs largement utilisé dans des applications telles que les câbles des stations de base 5G et les communications sans fil dans le secteur aéronautique.
Résistance chimique
L'ETFE présente une excellente résistance à la plupart des produits chimiques, mais il convient de noter les différences de comportement suivantes :
Excellente résistance (pratiquement aucun effet) :
- Acides inorganiques de toutes concentrations (acide chlorhydrique, acide sulfurique, acide nitrique, acide fluorhydrique)
- Solutions alcalines (NaOH, KOH et autres concentrations)
- Solvants organiques (cétones, esters, alcools)
- Gaz halogénés (chlore, fluor)
- Agents oxydants (H₂O₂, acide nitrique concentré)
- Carburants et lubrifiants
Situations nécessitant de la prudence :
L'oleum peut provoquer une corrosion lente à haute température
Métaux alcalins fondus (sodium, potassium)
Solvants organiques hautement polaires à haute température
En comparaison, l'ETFE présente une meilleure résistance chimique que la plupart des thermoplastiques techniques (tels que le PA, le PBT et l'ABS), mais sa stabilité dans des environnements oxydants extrêmes est légèrement inférieure à celle du PTFE entièrement fluoré ou du PFA.
3.5 Propriétés optiques et de transparence
Le plastique ETFE présente des avantages optiques uniques au sein de la famille des fluoropolymères :
- Transmission de la lumière visible : jusqu'à 95% (comparable à celle d'un verre de haute qualité)
- Transmission des UV : supérieure à celle du verre ordinaire, permettant la transmission des rayons UV jusqu'à 240 nm
- Transmission dans l'infrarouge à ondes longues : bonne (indicateur clé influant sur la photosynthèse des plantes en serre)
- Indice de réfraction : environ 1,40
Ces propriétés optiques, associées à la résistance de l'ETFE aux intempéries et à la dégradation due aux UV, constituent l'atout concurrentiel majeur de Panneaux en plastique ETFE et Structures en ETFE dans le domaine de l'architecture.
Paramètres d'usinage
| paramètre | Valeur typique |
|---|---|
| Indice de fluidité à chaud (MFR, 297 °C/5 kg) | 4 à 40 g/10 min (varie selon la qualité) |
| Plage de température du cylindre de moulage par injection | 290~330 °C |
| Température du moule | 80 à 150 °C |
| Pression d'injection | 70 à 120 MPa |
| Taux de rétrécissement | 1.5%~3.0% |
| Conditions de séchage | Pré-séchage requis : 120 °C pendant 4 à 6 heures. |
Évolution des propriétés des nuances modifiées chargées
Dans les applications industrielles, l'ETFE vierge (non chargé) n'est souvent pas le choix optimal. Voici les schémas courants de modification par chargement et leurs effets sur les propriétés de l'ETFE :
Renfort en fibre de verre (GF-ETFE) :
L'ajout de fibres de verre coupées 15%–25% constitue le procédé de modification le plus courant, avec les effets principaux suivants :
- Le module de flexion atteint 2 500 à 4 000 MPa (soit une augmentation de 3 à 4 fois par rapport à l'ETFE non chargé)
- La résistance à la traction atteint 60 à 80 MPa
- Le retrait de moulage diminue pour s'établir entre 0,81 TP3T et 1,51 TP3T, et les taux de retrait dans le sens de l'écoulement et dans le sens perpendiculaire deviennent plus homogènes.
- La température de déformation thermique passe à 130-145 °C
- Inconvénients : l'allongement à la rupture diminue considérablement (20–50%), ce qui réduit la ténacité du matériau ; la transparence est perdue, ce qui lui confère un aspect blanc ou blanc laiteux ; la résistance chimique diminue légèrement (les fibres de verre exposées à la surface peuvent servir de voies de pénétration au milieu).
Renfort en fibre de carbone (CF-ETFE) :
- Offre une rigidité et une conductivité thermique accrues (avantageuses pour les applications de dissipation thermique)
- Confère une certaine conductivité électrique (adapté aux applications antistatiques)
- Le coût est nettement plus élevé que celui des nuances modifiées à la fibre de verre
Chargé de PTFE (ETFE mélangé à du PTFE) :
- Réduit considérablement le coefficient de frottement (qui passe d'environ 0,4 à 0,15–0,25), améliorant ainsi la résistance à l'usure
- Convient aux joints coulissants nécessitant à la fois une résistance à la corrosion et un faible coefficient de frottement
Enrichi en bisulfure de molybdène (MoS₂) :
- Améliore encore davantage le pouvoir lubrifiant
- Généralement ajouté en association avec du PTFE
Chargé au noir de carbone (ETFE conducteur/antistatique) :
- Permet de réduire la résistivité volumique de >10¹⁵ Ω·cm à 10⁴–10⁹ Ω·cm (qualité antistatique) ou à <10⁴ Ω·cm (qualité conductrice)
- Largement utilisé dans les canalisations antistatiques destinées aux équipements des salles blanches pour semi-conducteurs et aux systèmes de transfert de liquides inflammables
Recommandation de Dimud Engineering : Lors du lancement d'un Moulage par injection d'ETFE Dans le cadre d'un projet, le choix de la nuance doit être considéré comme une étape distincte du processus de conception technique. Le choix d’une nuance inadaptée — par exemple, l’utilisation d’une nuance non chargée pour des pièces structurelles nécessitant un module de Young élevé — peut entraîner une déformation inattendue, voire la rupture des pièces lors de leur utilisation. Si vous avez besoin d’une assistance technique, l’équipe d’ingénieurs de Dimud peut vous fournir des recommandations professionnelles sur les nuances et des plans d’essais comparatifs adaptés à votre application spécifique.
Comparaison exhaustive de l'ETFE avec d'autres plastiques techniques haute performance
Afin d'aider les ingénieurs à prendre des décisions plus éclairées lors de la phase de sélection des matériaux, voici une comparaison exhaustive entre le plastique ETFE et plusieurs plastiques techniques haute performance courants :
| Dimensions comparatives | ETFE | PEEK | PPS | FEP | PFA |
|---|---|---|---|---|---|
| Température de fonctionnement en continu | +150 °C | +250 °C | +220 °C | +200 °C | +260 °C |
| Résistance à la traction | 40 à 50 MPa | 100 MPa | 65 à 85 MPa | 20 à 25 MPa | 30 à 35 MPa |
| Coefficient de frottement | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 |
| Domaines d'application où les domaines se recoupent couramment | Génie chimique, génie électrique et construction | Composants structurels destinés aux secteurs médical et aérospatial | Automobile, électronique haute température | Câbles, composants chimiques à paroi mince | Équipements chimiques de très haute pureté |
Cette comparaison met en évidence le positionnement unique de l’ETFE en termes de caractéristiques de performance spécifiques : c’est l’un des rares matériaux connus à offrir à la fois une grande transparence, une aptitude au moulage par injection, une stabilité sur une large plage de températures et une résistance chimique complète. Si le PEEK présente des propriétés mécaniques supérieures, il manque de transparence et sa résistance chimique est inférieure à celle de l’ETFE dans certains environnements de solvants ; le FEP et le PFA font preuve d’une inertie chimique encore plus grande, mais possèdent une résistance à la traction plus faible, et leurs caractéristiques de transmission de la lumière visible — essentielles pour les applications architecturales et optiques — ne sont pas comparables à celles de l’ETFE.
Avantages et limites du plastique ETFE
Principaux atouts
① Stabilité sur une large plage de températures
matériau ETFE Il conserve des propriétés mécaniques et électriques stables sur une plage de températures extrêmement large, allant de -200 °C à +150 °C. C'est là son principal avantage concurrentiel, qui le distingue de la quasi-totalité des plastiques techniques à usage général. À des températures où des matériaux tels que le PA66 et le PBT commencent à ramollir et à se dégrader, l’ETFE conserve son intégrité structurelle ; même à des températures proches de celles de l’azote liquide, il ne subit pas de rupture fragile à basse température comme le PC ou l’ABS.
② Inertie chimique exceptionnelle
Il présente une excellente résistance à pratiquement tous les acides inorganiques, alcalis et solvants organiques, ce qui le rend particulièrement adapté aux applications impliquant un contact avec des milieux corrosifs, telles que les revêtements d'équipements de traitement chimique, les composants de pompes et de vannes, ainsi que les consommables de laboratoire.
③ Excellente résistance aux intempéries et à la dégradation due aux UV
L'ETFE présente une grande résistance aux rayons UV, à l'ozone et aux polluants industriels. Il offre une durée de vie de 30 à 50 ans, voire plus, lorsqu'il est utilisé en extérieur, sans jaunissement, fissuration ni altération significative de ses propriétés mécaniques. Cette caractéristique en fait le matériau de choix pour les revêtements architecturaux de grande envergure et les installations solaires.
④ Un fluoropolymère véritablement moulable par injection
Les propriétés d'écoulement à l'état fondu de l'ETFE permettent de le traiter à l'aide de machines de moulage par injection standard, ce qui facilite la fabrication de pièces de précision présentant des géométries tridimensionnelles complexes — un résultat que le PTFE ne peut pas atteindre avec les procédés traditionnels de moulage par injection. Cette caractéristique élargit considérablement le champ d'application des fluoropolymères dans le domaine de la fabrication de composants de précision.
⑤ Grande transparence et excellentes propriétés optiques
Seul parmi les fluoropolymères, l'ETFE atteint une transmittance de la lumière visible pouvant atteindre 95% tout en conservant une bonne transmittance des rayons UV et des rayonnements à ondes longues, ce qui le rend indispensable dans les domaines de l'éclairage naturel en architecture, de l'énergie solaire et de l'optique médicale.
⑥ Propriétés autonettoyantes et faible énergie de surface
L'ETFE présente une énergie de surface extrêmement faible (environ 18 mN/m), ce qui empêche la saleté et la graisse d'y adhérer. Il peut s'auto-nettoyer simplement grâce au ruissellement de l'eau de pluie, ce qui réduit considérablement les coûts d'entretien des grandes structures architecturales.
⑦ Bonne résistance aux rayonnements
L'ETFE présente une résistance supérieure aux rayons gamma par rapport au PTFE, ce qui lui confère un avantage dans l'industrie nucléaire, les équipements médicaux à rayonnement et les applications aérospatiales.
⑧ 100% Recyclable
En tant que matériau thermoplastique, l'ETFE peut être entièrement fondu et retraité à la fin de sa durée de vie, répondant ainsi aux exigences de plus en plus strictes en matière d'économie circulaire des marchés européens et nord-américains actuels.
Limites
① Coûts de traitement élevés
Le prix des matières premières est nettement plus élevé que celui des matériaux à usage général tels que l'ABS, le PP et le PA — généralement 10 à 30 fois supérieur à celui des plastiques techniques courants. De plus, le moulage par injection nécessite des équipements résistants à la corrosion (l’ETFE libérant, lorsqu’il est fondu, des traces de gaz fluorés qui attaquent les composants métalliques), ce qui augmente les coûts d’investissement et d’entretien des équipements.
② Fenêtre de processus étroite pour le moulage par injection
Les températures de transformation sont élevées (température du cylindre : 290–330 °C) et un contrôle extrêmement précis de la température est nécessaire. Des températures excessives peuvent entraîner la décomposition de l’ETFE et la production de gaz HF (acide fluorhydrique), ce qui représente un danger pour les équipements et la sécurité des opérateurs ; à l’inverse, des températures trop basses peuvent entraîner un remplissage insuffisant du moule ou des lignes de soudure trop profondes. Cela exige que les équipements de moulage par injection disposent de capacités de contrôle précis de la température et que l’équipe d’exploitation possède une grande expérience dans la mise en œuvre des fluoropolymères.
③ Usure rapide du moule
Les températures de transformation élevées de l'ETFE et sa réactivité chimique ont un effet corrosif sur l'acier des moules, ce qui nécessite généralement l'utilisation d'acier inoxydable ou de moules dotés de revêtements spéciaux (tels que le TiN), ce qui augmente coûts de fabrication des moules.
④ Retrait élevé et anisotrope
Le retrait lors du moulage par injection varie entre 1,51 TP3T et 3,01 TP3T. De plus, l'orientation cristalline entraîne des différences de taux de retrait entre la direction d'écoulement et la direction perpendiculaire, ce qui complique le contrôle de la précision dimensionnelle et impose des exigences plus strictes en matière de conception des moules et d'optimisation des paramètres de processus.
⑤ Dureté superficielle relativement faible
Par rapport aux métaux et à certains plastiques techniques à haute dureté (tels que le PEEK), l'ETFE présente une dureté de surface inférieure (environ 60 à 65 sur l'échelle Shore D) et offre une résistance aux rayures moindre que ces matériaux dans des conditions de frottement élevé.
⑥ Difficultés à créer des liens affectifs
L'énergie de surface extrêmement faible de l'ETFE rend son collage avec d'autres matériaux extrêmement difficile ; en général, une gravure au sodium métallique, une activation au plasma ou un traitement au laser excimère est nécessaire pour obtenir une résistance d'adhérence suffisante.
ETFE et PTFE : une comparaison exhaustive de deux fluoropolymères
Au sein du pôle de conseil en ingénierie de Dimud, l'une des questions les plus fréquemment posées par les clients est la suivante : “ Dois-je choisir l'ETFE ou le PTFE ? ” Bien que ces deux matériaux appartiennent à la famille des fluoropolymères, ils présentent des différences fondamentales en termes de structure chimique, de méthodes de mise en œuvre et de limites d'application.
| Dimensions comparatives | ETFE | PTFE |
|---|---|---|
| Composition chimique | Copolymère d'éthylène-tétrafluoroéthylène (contenant des liaisons C-H) | PTFE pur (liaisons C-F uniquement) |
| Point de fusion | ~267 °C | ~327 °C |
| Température maximale en service continu | +150 °C | +260 °C |
| Procédé de traitement | Convient au moulage par injection et à l'extrusion. | Frittage par compression uniquement (ne convient pas au moulage par injection) |
| Résistance à la traction | 40 à 50 MPa (nettement plus élevée) | 15 à 25 MPa |
| Allongement à la rupture | 150~250% | 200~400% |
| Coefficient de frottement | 0.4 | 0.05~0.1 |
| transparence | Translucide à transparent (transmission lumineuse jusqu'à 95%) | Opaque (blanc) |
| Inertie chimique | Excellent | Excellent (légèrement supérieur à l'ETFE) |
| Résistance aux rayonnements | Supérieur au PTFE | Relativement faible |
| Énergie de surface | Très faible (environ 18 mN/m) | Très faible (environ 18 à 20 mN/m) |
| prix | Élevée (environ 60 à 801 TP3T de PTFE) | élevé |
| Fabrication de pièces complexes | Oui, le moulage par injection permet de réaliser des géométries complexes. | Extrêmement difficile ; limité aux formes simples. |

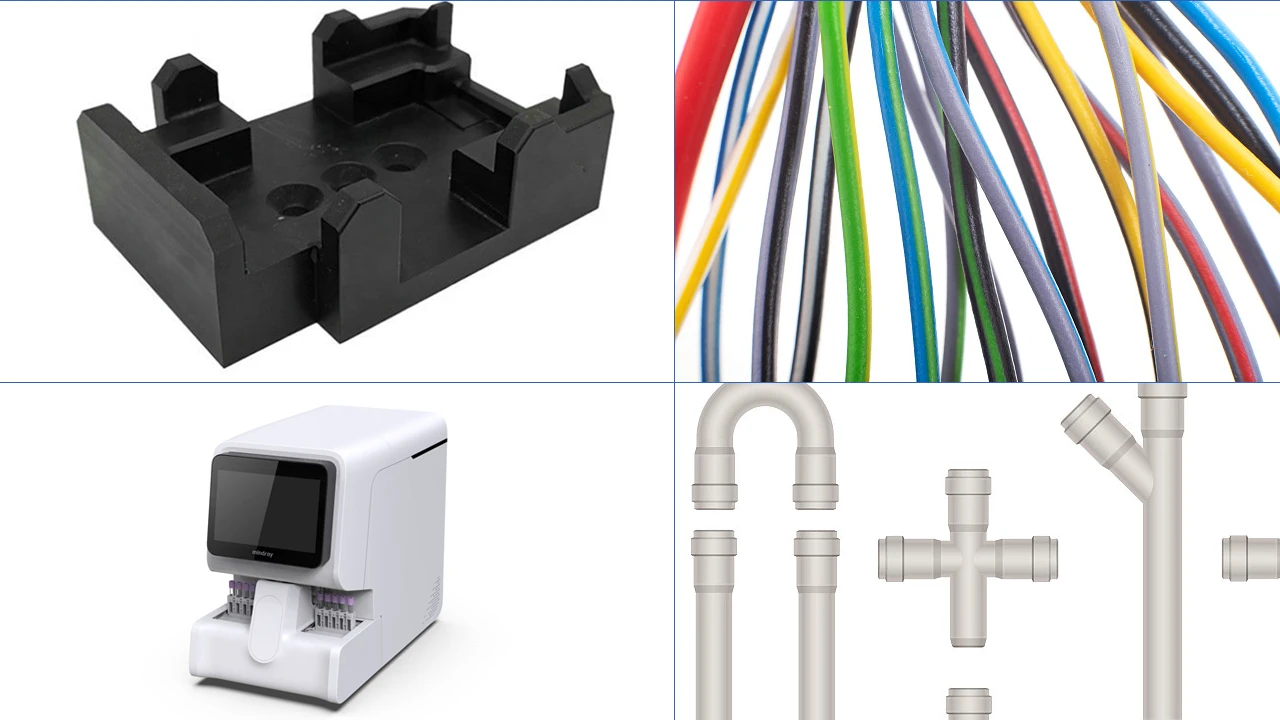

| Applications typiques | Films pour le bâtiment, isolants pour câbles, composants de tuyauterie pour produits chimiques, pièces moulées par injection de haute précision | Joints, garnitures d'étanchéité, revêtements antiadhésifs, matériel de laboratoire |
Principales conclusions — Quand opter pour l'ETFE et quand opter pour le PTFE ?
Principales applications de l'ETFE :
- Composants présentant des géométries complexes nécessitant un moulage par injection ou une extrusion ;
- Applications nécessitant de la transparence ou une transmission lumineuse élevée ;
- Applications exigeant une résistance à la traction et une ténacité aux chocs élevées ;
- Applications nécessitant une résistance aux rayonnements ;
- Températures de fonctionnement ne dépassant pas 150 °C.
Principaux cas d'utilisation du PTFE :
- Applications nécessitant un coefficient de frottement extrêmement faible (roulements, joints d'étanchéité, surfaces antiadhésives) ;
- Températures de fonctionnement supérieures à 150 °C (jusqu'à 260 °C) ;
- Applications présentant des exigences extrêmement strictes en matière d'inertie chimique (par exemple, dans des atmosphères fortement oxydantes) ;
- Pièces présentant des géométries simples pouvant être usinées par frittage sous pression.
Moulage par injection d'ETFE : guide complet du procédé de moulage par injection
Moulage par injection d'ETFE Il s'agit de l'un des types de projets de moulage par injection qui impose les exigences globales les plus élevées en matière de connaissance des matériaux, de capacités des équipements et de maîtrise des procédés. Fort de plus de vingt ans d'expérience dans ce domaine, Dimud… moulage par injection de précision, nous classons le moulage par injection d’ETFE parmi les “ plastiques techniques haut de gamme ”. Du choix des équipements au réglage des paramètres de processus, cette technique nécessite des solutions spécialisées, distinctes de celles utilisées pour les matériaux à usage général.
Matériel requis et préparation

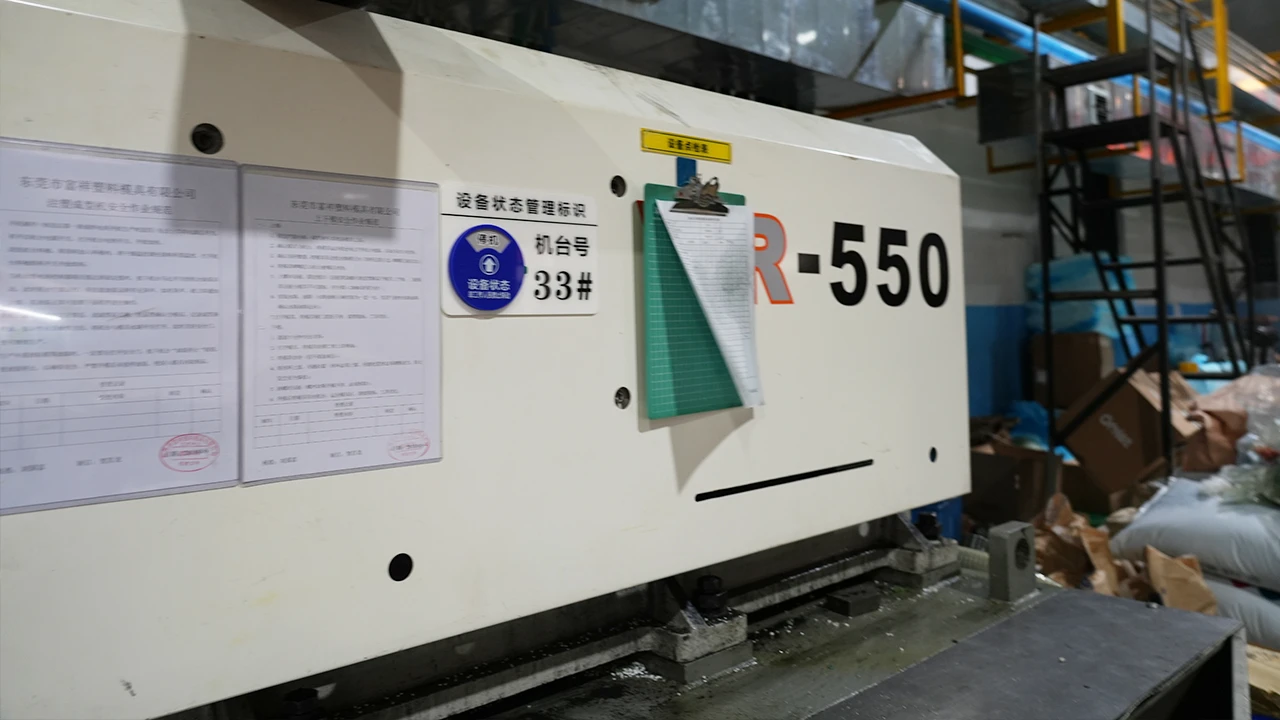

Choix d'une presse à injection :
- Le cylindre et la vis doivent être fabriqués à partir d'alliages résistants à la corrosion et à la chaleur (tels que les cylindres en alliage bimétallique) afin de résister aux traces de gaz corrosifs susceptibles d'être libérées lors de la fusion de l'ETFE ;
- Le rapport de compression recommandé pour la vis se situe entre 2,5:1 et 3:1 afin d'éviter la dégradation du matériau due à un cisaillement excessif ;
- La capacité de chauffage du fût doit être suffisante pour garantir un contrôle stable de la température à des températures de traitement comprises entre 290 et 330 °C ;
- Il est recommandé d'utiliser une vis équipée d'orifices d'aération afin d'éliminer les substances volatiles présentes dans le matériau.

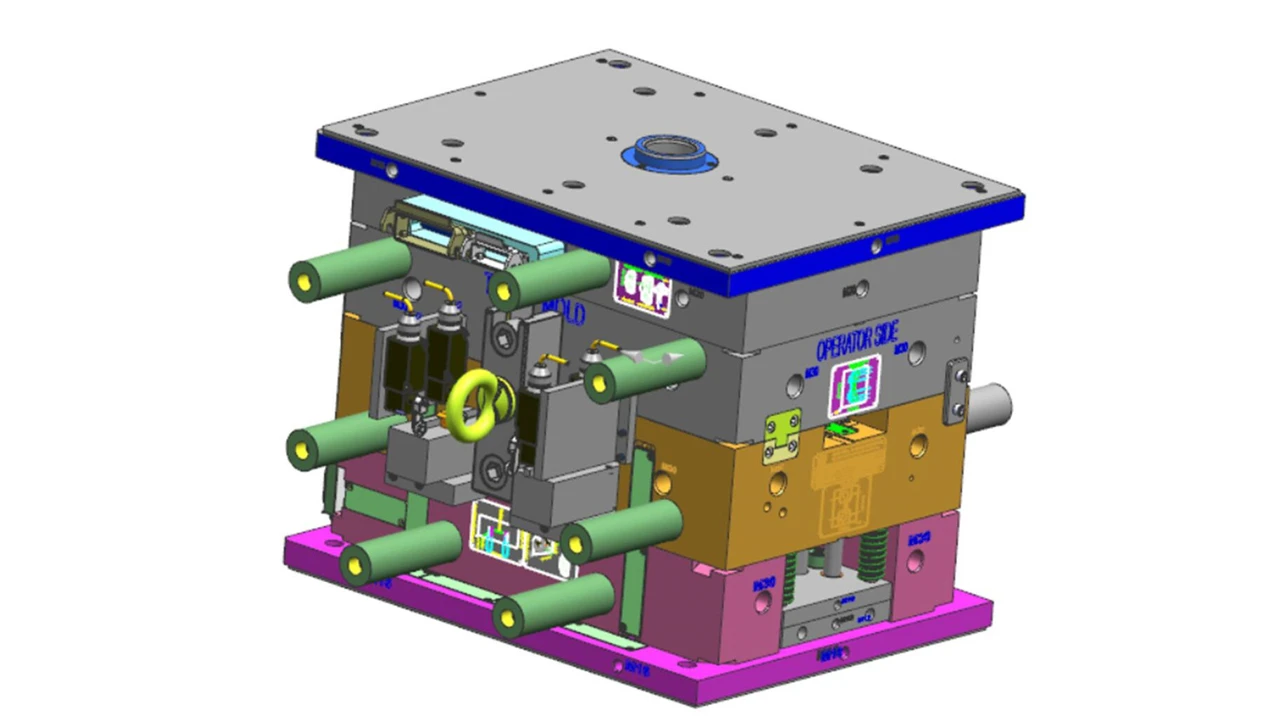

Matériaux pour moules : en raison des températures de transformation élevées de l'ETFE et de sa légère corrosivité, il convient de choisir les aciers à moules suivants :
- Acier inoxydable (par exemple, SUS420, SUS440C) : offre la meilleure résistance à la corrosion tout en présentant une meilleure usinabilité ;
- Aciers à moules pré-trempés tels que le PD13/Stavax : offrent un bon équilibre entre résistance à la corrosion et usinabilité ;
- Il est recommandé d'appliquer un chromage ou un revêtement TiN sur les surfaces de la cavité et des canaux du moule afin de prolonger la durée de vie de celui-ci.
Prétraitement des matières premières
L'ETFE est légèrement hygroscopique ; si le taux d'humidité est trop élevé, des bulles, des stries argentées ou des défauts de surface peuvent apparaître lors du moulage par injection. Un préséchage doit être effectué avant le moulage par injection :
- Température de séchage : 120 °C
- Temps de séchage : 4 à 6 heures (épaisseur de la couche de matériau ≤ 25 mm)
- Teneur en humidité cible après séchage : < 0,02%
- Équipement de séchage recommandé : séchoir déshumidificateur (point de rosée ≤ -40 °C) ; éviter d'utiliser des fours à air chaud classiques en raison de leur efficacité insuffisante
L'ETFE séché doit être utilisé dans les 30 minutes afin d'éviter qu'il ne réabsorbe l'humidité présente dans l'atmosphère.
Réglages des paramètres de processus
Répartition de la température dans le cylindre (de la zone d'alimentation à la buse) :
| Section / Segment | Plage de températures |
|---|---|
| Zone d'alimentation (Zone 1) | 250 à 270 °C |
| Zone de compression (Zone 2) | 280 à 300 °C |
| Zone d'homogénéisation (Zone 3) | 295~315 °C |
| buse | 300 à 320 °C |
Remarque : les températures réelles doivent être ajustées en fonction des données TDS correspondant au type de produit concerné et aux caractéristiques de la machine. Des températures trop élevées (> 340 °C) peuvent entraîner la décomposition de l’ETFE et le dégagement de fluorure d’hydrogène (HF), un gaz toxique ; cela doit être évité à tout prix.
Température du moule :
- Pièces à usage général : 80 à 120 °C
- Exigences de cristallinité élevée et de faible retrait : 120–150 °C
- Des températures de moule plus élevées contribuent à améliorer la qualité de surface et la stabilité dimensionnelle, mais allongent le cycle de refroidissement.
Paramètres d'injection :
- Pression d'injection : 70 à 120 MPa
- Pression de maintien : 50 à 701 TP3T de la pression d'injection
- Vitesse d'injection : vitesse modérée ; éviter une vitesse excessive afin de prévenir la génération de chaleur par cisaillement
- Contre-pression : 3 à 10 MPa
- Temps de refroidissement : nécessite généralement 20 à 40% de plus que les matériaux à usage général tels que l'ABS
Éléments clés à prendre en compte pour la conception des obturateurs et des canaux de coulée
- Type de point d'injection : il est recommandé d'utiliser des canaux chauds ou des points d'injection cachés/latéraux de plus grande taille afin de réduire l'accumulation de chaleur par cisaillement ;
- Section transversale du canal : utilisez des canaux circulaires ou trapézoïdaux afin de minimiser la chute de température provoquée par la zone de contact entre le canal et la matière fondue ;
- Taille de la porte : elle ne doit pas être trop petite afin d'éviter toute dégradation du matériau due à des vitesses de cisaillement trop élevées ;
- Ventilation : l'ETFE dégageant une quantité importante de gaz lors de sa transformation, les canaux d'évacuation des moules doivent être conçus de manière adéquate ; la profondeur de ces canaux est généralement comprise entre 0,015 et 0,025 mm.
Rétrécissement et contrôle dimensionnel
Le retrait de moulage de l'ETFE est fortement influencé par les facteurs suivants :
- Cristallinité : des températures de moule plus élevées favorisent la cristallisation, ce qui augmente le retrait total tout en réduisant le retrait résiduel ;
- Épaisseur de la paroi : une épaisseur de paroi plus importante entraîne généralement un retrait plus important ;
- Fibres/charges : l'ETFE renforcé de fibres de verre permet de réduire considérablement le retrait et de minimiser la différence de retrait entre le sens d'écoulement et le sens perpendiculaire ;
- Paramètres de pression de maintien : une pression et une durée de maintien adéquates permettent de réduire au minimum le retrait.
Dans le cadre des projets de moulage par injection de précision d'ETFE menés par Dimud, nous utilisons l'**analyse CAE Moldflow** pour prévoir le comportement au retrait avant la fabrication proprement dite du moule. Associée à l'analyse DFM, cette méthode nous permet de définir des attentes techniques raisonnables en matière de tolérances dimensionnelles dès la phase de conception.
Consignes de sécurité
L'ETFE est sans danger aux températures normales de transformation (290 à 330 °C), mais si les températures deviennent trop élevées ou en cas de dégradation, il libère des gaz fluorés (principalement du HF et du perfluoroisobutène, PFIB), qui présentent de graves risques pour le système respiratoire humain.
Lors du moulage par injection de l'ETFE, il est essentiel de s'assurer que :
- La zone de travail est équipée d'un système de ventilation par aspiration locale ;
- Les opérateurs connaissent bien les procédures de sécurité relatives à la mise en œuvre des fluoropolymères ;
- Des dispositifs de détection et d'alarme HF sont installés autour de la machine (dans les environnements de production en série) ;
- Il est strictement interdit de fumer dans la zone de traitement : si des granulés d'ETFE sont enflammés par une cigarette, ils dégageront également des fluorures toxiques.
Analyse et solutions pour les défauts courants liés au moulage par injection de l'ETFE
D'après l'expérience technique de Dimud, les types de défauts les plus courants rencontrés dans les projets de moulage par injection d'ETFE, ainsi que leurs causes profondes et leurs solutions, sont les suivants :
Défaut n° 1 : stries argentées
Se manifeste par des stries blanc argenté à la surface de la pièce, s'étendant dans le sens de l'écoulement de la masse fondue.
Causes profondes :
- Une teneur en humidité excessivement élevée dans la matière première (cause la plus fréquente, représentant environ 70% des cas)
- Une surchauffe localisée dans le cylindre entraînant une dégradation du matériau et la formation de gaz
- Une vitesse d'injection trop élevée, empêchant le gaz de s'échapper à temps par les canaux d'évacuation
Solutions :
- Vérifier et respecter scrupuleusement le processus de préséchage (120 °C, 4 à 6 h, à l'aide d'un séchoir déshumidificateur dont le point de rosée est ≤ -40 °C)
- Vérifiez la température du cylindre section par section afin de garantir une répartition homogène et d'éliminer les zones de surchauffe localisée.
- Réduisez la vitesse d'injection de manière appropriée et vérifiez si les canaux de purge sont obstrués
Défaut n° 2 : déformation
Cela se traduit par des défauts de planéité une fois la pièce démoulée, ou par une déformation dans les zones à parois minces.
Causes profondes :
- L'ETFE présente un taux de retrait relativement élevé (1,51 TP3T–3,01 TP3T), et une épaisseur de paroi inégale accentue les différences de retrait entre les pièces.
- Un refroidissement inégal du moule entraîne des écarts de température excessifs au sein de la pièce
- Une pression de maintien insuffisante provoque l'apparition de creux dans les zones à parois épaisses, qui s'affaissent lors du refroidissement.
- L'orientation des flux dans l'ETFE chargé de fibres de verre entraîne des taux de retrait variables selon les directions.
Solutions :
- Veillez à ce que l'épaisseur des parois soit uniforme dès la phase de conception pour la fabrication (DFM), en évitant que le rapport entre l'épaisseur totale et celle de la section la plus fine ne dépasse 3:1.
- Optimiser les canaux de refroidissement du moule afin de garantir que les écarts de température entre les différentes zones soient inférieurs à 5 °C.
- Augmentez la durée et la pression de maintien afin de garantir un remplissage suffisant du matériau avant que la porte ne se solidifie.
- Réaliser une analyse CAE du flux de moulage sur les pièces sensibles au gauchissement afin de prévoir et de compenser le retrait.
Défaut n° 3 : Lignes de soudure trop profondes
Ce phénomène se manifeste par des marques linéaires distinctes à l'endroit où convergent les flux de matière fondue ; dans les cas bénins, cela altère l'aspect du produit, tandis que dans les cas graves, cela crée des points de concentration de contraintes qui entraînent l'apparition de fissures.
Causes profondes :
- Le front de fusion est trop froid lorsqu'il atteint le point de convergence, ce qui empêche les deux flux de fusion de se fondre complètement l'un dans l'autre
- La vitesse d'injection est trop faible, ce qui entraîne une baisse excessive de la température de la matière fondue pendant le remplissage
- Une ventilation insuffisante du moule empêche les gaz de s'échapper au point de convergence, ce qui entraîne la formation de vides.
Solutions :
- Augmenter la température du moule (afin d'élever la température du front de fusion lorsqu'il atteint le point de convergence)
- Augmenter la vitesse d'injection de manière appropriée (tout en tenant compte du risque de chaleur de cisaillement)
- Ajouter des orifices de dégazage au niveau des broches d'éjection ou des inserts, aux emplacements correspondant aux lignes de soudure.
Défaut n° 4 : Difficultés de démoulage (problèmes d'adhérence ou d'éjection)
Cela se traduit par des pièces qui adhèrent au moule, des rayures à la surface lors de l'éjection ou une déformation des pièces.
Causes profondes :
- Bien que l'ETFE présente une faible énergie de surface, le maintien prolongé de la pression à des températures de moule élevées (> 120 °C) peut entraîner un certain degré d'adhérence entre la pièce et les parois de la cavité du moule.
- Angle de dépouille insuffisant, en particulier pour les cavités profondes ou les structures en saillie
- La rugosité de surface du moule est trop faible (des surfaces trop lisses renforcent en effet l'effet d'adhérence sous vide)
Solutions :
- Veillez à ce que toutes les surfaces verticales présentent un angle de dépouille suffisant (recommandé : ≥ 1,5°)
- Traitement de la surface de la cavité du moule : appliquer une texture fine et discrète (électroérosion ou sablage, Ra 0,8–1,6 μm) afin d'empêcher l'adhérence sous vide.
- Utilisez une quantité appropriée d'agent de démoulage (mais notez que les agents de démoulage à base de silicone ne doivent pas être utilisés, car ils contaminent la surface en ETFE et nuisent aux traitements secondaires ultérieurs)
- Réduire le temps de maintien afin de minimiser l'adhérence des moisissures due à un temps de maintien excessif
Défaut n° 5 : Écart dimensionnel
Cela s'est traduit par des dimensions critiques dépassant la plage de tolérance spécifiée dans les plans, ainsi que par un manque de cohérence entre les lots.
Causes profondes :
- Variation du taux de retrait de l'ETFE d'un lot à l'autre (influencée par les lots de matières premières, le degré de séchage et les paramètres de pression de maintien)
- Dilatation thermique de l'acier à moules dans des conditions de traitement à haute température et variation dimensionnelle résultant d'une utilisation à long terme
- Variation des paramètres de processus (pression d'injection, temps de maintien, temps de refroidissement)
Solutions :
- Mettre en place un contrôle statistique des processus (SPC) rigoureux et mettre en œuvre une surveillance en ligne des paramètres clés du processus
- Créer une base de données répertoriant les corrélations entre les cotes et les paramètres de processus pour les cotes critiques, afin de permettre des ajustements rapides des paramètres
- Pour les pièces en ETFE de haute précision, il est recommandé d'utiliser la conception CAE avec compensation du retrait afin d'intégrer des marges de compensation dès la phase de conception du moule.
6.8 Post-traitement des pièces en ETFE
Une fois le moulage par injection terminé, certaines pièces en ETFE peuvent nécessiter les opérations de finition suivantes :
Recuit :
Pour les pièces en ETFE soumises à des exigences strictes en matière de précision dimensionnelle, les contraintes résiduelles issues du moulage par injection peuvent entraîner un glissement dimensionnel lors d'une utilisation à long terme. Le recuit permet de libérer ces contraintes résiduelles et d'améliorer la stabilité dimensionnelle :
- Température de recuit : environ 130 à 150 °C (proche de la température de déformation thermique, mais inférieure à celle-ci)
- Durée de recuit : dépend de l'épaisseur de la paroi de la pièce ; en règle générale, environ 1 heure par 3 mm d'épaisseur de paroi
- Milieu de recuit : four à circulation d'air ; éviter les supports suspendus afin d'empêcher toute déformation par fluage à haute température
- Vitesse de refroidissement : il est recommandé de procéder à un refroidissement lent (≤ 2 °C/min) afin d'éviter la formation de nouvelles contraintes thermiques dues à un choc thermique
Traitement d'activation de surface (pour le collage) :
L'énergie de surface extrêmement faible de l'ETFE rend son collage à l'aide d'adhésifs particulièrement difficile. Parmi les méthodes d'activation courantes, on peut citer :
- Gravure au naphtalène sodique : méthode de gravure chimique qui assure une activation durable, mais qui nécessite le respect de protocoles spécifiques de manipulation des produits chimiques
- Traitement au plasma : augmente considérablement l'énergie de surface grâce à l'introduction de groupes fonctionnels réactifs contenant de l'oxygène ; l'assemblage doit être réalisé dans les quelques heures suivant le traitement ; Dimud propose
- des capacités de traitement de surface par plasma, pouvant servir d'étape de post-traitement intégrée pour les pièces en ETFE
- Traitement au laser excimère : activation localisée de haute précision, adaptée aux petites zones de collage
Usinage (post-usinage) :
L'usinage secondaire (tournage, fraisage, perçage) des pièces moulées par injection en ETFE est généralement simple ; ce matériau présente une bonne usinabilité et ne présente pas de risque d'ébréchure. Précautions essentielles :
- Utilisez des outils de coupe bien affûtés pour éviter le ramollissement et la déformation du matériau dus à l'accumulation de chaleur.
- Il est recommandé d'utiliser un refroidissement par eau ou par air comprimé.
- Évitez de générer de la poussière fine d'ETFE (l'inhalation de poussière de fluoropolymère présente des risques pour la santé)
Dans quels cas faut-il opter pour l'ETFE dans le cadre du moulage par injection ?
Parmi les clients qui collaborent avec l'équipe d'ingénieurs de Dimud, le recours au plastique ETFE pour le moulage par injection dans les cas suivants s'avère souvent être le choix optimal à l'issue d'une évaluation rigoureuse des matériaux :
Scénario n° 1 : Pièces de précision pour équipements destinés au traitement des produits chimiques et des fluides
Corps de pompes, corps de vannes, raccords de tuyauterie, composants internes de débitmètres… Ces pièces doivent répondre simultanément à trois exigences clés : résistance à la corrosion, résistance à la pression et géométries complexes. L’ETFE est actuellement l’un des rares matériaux capables de satisfaire à des exigences strictes en matière de résistance chimique tout en permettant la production de formes complexes par moulage par injection. Si la conception d’une pièce comporte des canaux intégrés, des surfaces d’étanchéité irrégulières ou des interfaces à ajustement de précision, le moulage par injection d’ETFE est pratiquement la seule méthode de fabrication viable.
Scénario 2 : Systèmes d'isolation pour fils, câbles et connecteurs
Câbles pour l'aéronautique, câbles d'instrumentation secondaires pour centrales nucléaires, câbles coaxiaux RF 5G… Ces câbles nécessitent des matériaux d'isolation présentant une faible constante diélectrique, une résistance aux rayonnements, une large plage de températures, ainsi que la capacité à former un revêtement uniforme à paroi mince lors du moulage par injection ou de l'extrusion. L'ETFE est l'un des matériaux de référence choisis par les principaux fabricants mondiaux de câbles dans ce domaine.
Scénario n° 3 : Outils auxiliaires pour la fabrication de semi-conducteurs et de composants électroniques de précision
Porte-plaquettes, buses de distribution de produits chimiques, dispositifs de gravure humide… Les équipements de fabrication de semi-conducteurs fonctionnant dans des environnements chimiques ultra-purs nécessitent des matériaux de composants présentant une contamination nulle et une lixiviation nulle lorsqu’ils sont exposés à des milieux hautement corrosifs tels que l’HF, l’H₂SO₄ et l’H₂O₂. La haute pureté et l’inertie chimique de l’ETFE en font le matériau de choix pour ces applications à forte valeur ajoutée.
Scénario n° 4 : Dispositifs médicaux et consommables de laboratoire
L'ETFE est certifié par la FDA et présente une excellente biocompatibilité, ce qui le rend adapté aux tubulures pour fluides médicaux, aux systèmes fluidiques des dispositifs de diagnostic in vitro et aux composants de distribution automatisée de liquides en laboratoire. Sa résistance à la stérilisation (il supporte la stérilisation à la vapeur et l'irradiation par rayons gamma) renforce encore sa compétitivité dans le domaine médical.
Scénario n° 5 : Composants pour les équipements liés aux énergies nouvelles et à l'énergie solaire
Joints d'étanchéité pour les cadres de modules photovoltaïques, kits de protection de câbles pour les systèmes de suivi solaire et composants d'isolation interne pour les batteries de stockage d'énergie : ces applications nécessitent des matériaux capables de fonctionner de manière stable dans des environnements extérieurs à long terme, où l'excellente résistance de l'ETFE aux UV et au vieillissement thermique est pleinement mise à profit.
Scénario n° 6 : Composants pour l'aérospatiale et l'équipement militaire
Grâce à sa large plage de températures (-200 °C à +150 °C), à sa résistance aux rayonnements et à sa faible volatilité, l'ETFE bénéficie d'une large reconnaissance dans le secteur aérospatial. Les pièces moulées par injection en ETFE sont utilisées dans les systèmes hydrauliques des avions, les vannes des systèmes d'alimentation en carburant et les composants structurels d'isolation électrique des équipements radio militaires.
Dans quels cas faut-il éviter d'utiliser l'ETFE pour le moulage par injection ?
Savoir quand ne pas utiliser l'ETFE est tout aussi important que de savoir quand l'utiliser. Grâce aux services de conseil en ingénierie de Dimud, nous avons aidé nos clients à éviter d'importants dépassements de coûts résultant d'un mauvais choix de matériaux.
Scénario 1 : les températures de fonctionnement dépassent systématiquement 150 °C
La température maximale de fonctionnement en continu de l'ETFE est de 150 °C. Si l'environnement d'exploitation dépasse systématiquement cette température, il convient d'envisager l'utilisation du PFA (qui peut être utilisé jusqu'à environ 250 °C) ou du FEP (environ 200 °C) à la place de l'ETFE. De nombreux composants industriels utilisés dans les compartiments moteurs ou à proximité de fours à haute température entrent dans cette catégorie.
Scénario 2 : Exigences extrêmes en matière de coefficient de frottement
Si l'application nécessite un matériau présentant un coefficient de frottement extrêmement faible (par exemple, paliers lisses, joints de piston), le PTFE (coefficient de frottement d'environ 0,05) offre des performances bien supérieures à celles de l'ETFE (environ 0,4). Dans de tels cas, le PTFE non chargé ou chargé en MoS₂ constitue le choix le plus approprié.
Scénario n° 3 : pièces produites en grande série, de forme simple et pour lesquelles le coût est un facteur déterminant
Si les pièces présentent des formes simples (telles que des plaques plates, des tubes ou des joints) et peuvent être fabriquées par frittage sous pression ou par usinage, le PTFE s'avère généralement plus rentable que le moulage par injection d'ETFE : bien que les prix des matières premières de ces deux matériaux soient similaires, il existe une différence significative au niveau des coûts de transformation.
Scénario 4 : Éléments structurels nécessitant une rigidité et une dureté extrêmement élevées
Le module de flexion (800 à 1 100 MPa) et la dureté (Shore D 60 à 65) de l'ETFE sont modérés par rapport aux normes applicables aux plastiques techniques. Pour les composants soumis à des charges et nécessitant une rigidité structurelle extrêmement élevée, le PEEK, le PPS ou le nylon renforcé de fibres de verre peuvent s'avérer plus adaptés.
Scénario n° 5 : Pièces optiquement transparentes sensibles aux rayures
Bien que l'ETFE offre une excellente transparence, sa dureté de surface relativement faible le rend sensible aux rayures. Si l'application exige une qualité optique de surface extrêmement élevée et qu'un contact mécanique est inévitable, le PMMA ou le PC peuvent constituer de meilleurs choix en termes de coût et de dureté (même si, bien sûr, la résistance chimique de ces deux matériaux est bien inférieure à celle de l'ETFE).
Scénario n° 6 : Produits de grande consommation à fort volume avec des budgets extrêmement limités
Le coût de la matière première de l'ETFE est des dizaines de fois supérieur à celui du PP ou de l'ABS. Lorsque les exigences fonctionnelles d'une pièce peuvent être satisfaites par des plastiques techniques à usage général, le choix de l'ETFE n'a aucun intérêt économique. Le principe fondamental du choix des matériaux consiste toujours à utiliser le matériau le plus adapté, et non le plus cher.

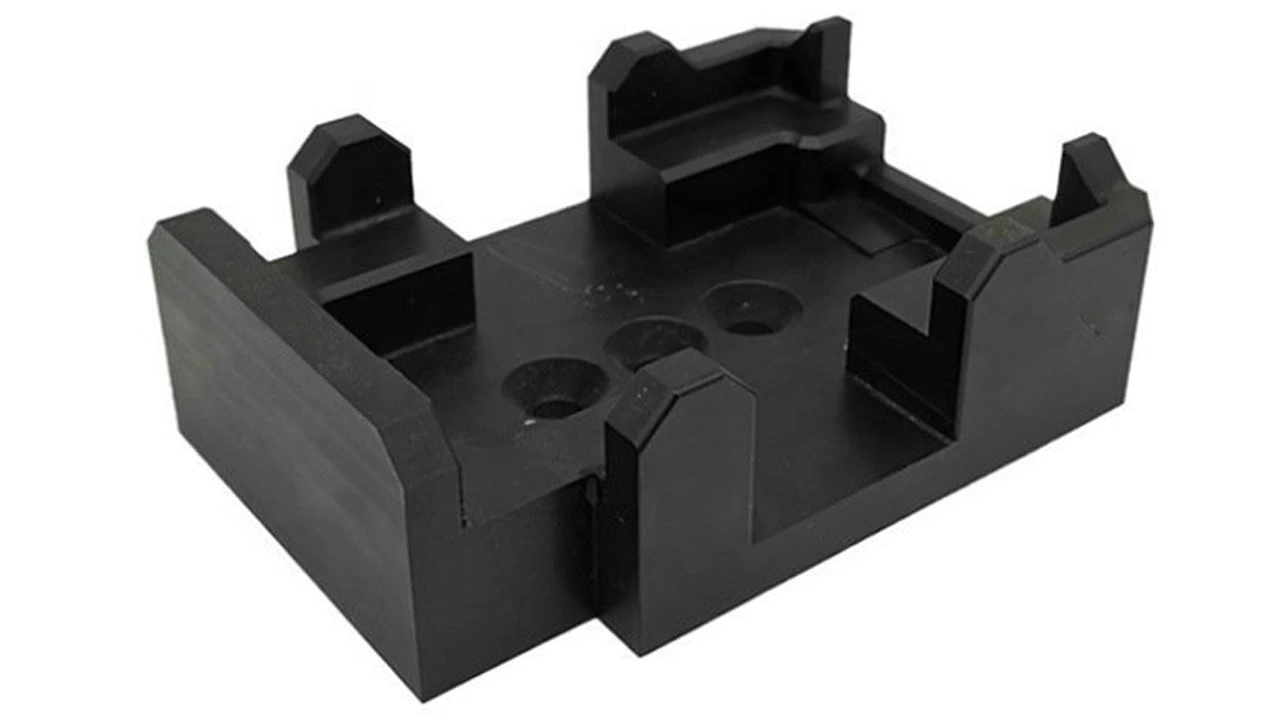

Applications de l'ETFE dans les principaux secteurs industriels
Industrie des produits chimiques et de la manutention des fluides
Il s'agit du domaine d'application traditionnel le plus important du moulage par injection de l'ETFE. Parmi les composants typiques, on peut citer :
- Corps et couvercles de pompes : revêtus ou entièrement moulés par injection en ETFE, utilisés dans les pompes destinées au transport d'acides et d'alcalis forts
- Billes et sièges de soupapes : le moulage par injection de précision garantit une excellente précision des surfaces d'étanchéité
- Raccords et éléments de raccordement : composants de raccordement pour les réseaux de tuyauterie résistants à la corrosion
- Boîtiers de filtration : systèmes de filtration pour produits chimiques ultra-purs
- Buses et têtes de distribution : composants de régulation précise du débit
L'ETFE est devenu le matériau de référence dans ce domaine, car il est actuellement l'un des rares matériaux de moulage par injection connus pour offrir à la fois une résistance à l'acide fluorhydrique (HF) et aux acides oxydants puissants — une caractéristique essentielle que les autres plastiques techniques peinent à égaler.
Industrie électrique et électronique
- Isolation de câbles haute performance : câbles d'instrumentation destinés à l'aéronautique, au secteur militaire et aux centrales nucléaires
- Isolation des connecteurs coaxiaux : systèmes haute fréquence, micro-ondes et RF
- Substrats pour cartes de circuits imprimés (PCB) : stratifiés en ETFE utilisés dans les équipements de communication haute fréquence
- Boîtiers de connecteurs : connecteurs industriels destinés à fonctionner dans des environnements à haute température et soumis à des conditions chimiques difficiles
- Composants d'isolation pour moteurs : composants structurels d'isolation interne destinés aux moteurs électriques fonctionnant dans des environnements à haute température
Fabrication de semi-conducteurs et de composants microélectroniques
- Porte-plaquettes et cassettes : conteneurs de transport de plaquettes destinés aux procédés humides
- Composants d'équipements de polissage mécano-chimique (CMP) : pièces résistantes à l'usure et à la corrosion en contact avec des suspensions ultra-pures
- Revêtements des cuves de nettoyage des plaquettes de silicium : matériaux essentiels pour les procédés de gravure au HF
- Conduites pour liquides de haute pureté : systèmes d'alimentation en eau ultra-pure et en produits chimiques empêchant la contamination par des ions métalliques
Dans le cadre de projets destinés à des clients européens du secteur des équipements pour semi-conducteurs, les pièces moulées par injection en ETFE constituent souvent le matériau de prédilection pour ces projets à forte valeur ajoutée. Nous vous invitons à consulter notre page « Services de moulage par injection de précision » pour en savoir plus sur l'ensemble de nos capacités destinées à l'industrie des semi-conducteurs.
Secteurs de la médecine et des sciences de la vie
- Systèmes fluidiques pour instruments de diagnostic in vitro : composants microfluidiques dans les analyseurs de sang et les séquenceurs génétiques
- Composants fluidiques pour équipements chirurgicaux : composants de contrôle de fluides de précision résistants à la stérilisation
- Équipements d'automatisation de laboratoire : pièces en contact avec les liquides pour les postes de distribution de liquides et les équipements de traitement des échantillons
- Composants des appareils d'imagerie : composants structurels des appareils d'IRM exempts de métaux paramagnétiques (pour certaines exigences spécifiques)
L'ETFE est certifié pour le contact alimentaire conformément à la norme 21 CFR de la FDA et répond aux exigences de biocompatibilité de la classe VI de l'USP, satisfaisant ainsi aux conditions préalables de conformité de base pour les applications dans le domaine des dispositifs médicaux.
Nouvelles énergies et industrie photovoltaïque
Films d'encapsulation pour modules photovoltaïques : films de surface avant en ETFE pour panneaux solaires flexibles
Gaines de câbles : isolation et gainage pour câbles à courant continu dans les centrales photovoltaïques en extérieur
Composants d'isolation pour batteries de stockage d'énergie : séparateurs et joints d'isolation électrique au sein des packs de batteries de puissance
Ensembles de piles à combustible à hydrogène : joints et plaques de circulation dans les piles à combustible à membrane échangeuse de protons
Industries aérospatiales et de défense
- Raccords pour systèmes hydrauliques aéronautiques : raccords et manchons hydrauliques fonctionnant à des températures extrêmes et sous haute pression
- Joints du système d'alimentation en carburant : composants structurels d'étanchéité résistants à la corrosion, en contact avec le kérosène
- Radômes radar : fenêtres de transmission des signaux radar fabriquées à partir d'ETFE, un matériau à faible constante diélectrique
- Câbles de communication militaires : câbles de signal fonctionnant dans des environnements soumis à des températures et à des rayonnements extrêmes
Secteurs de l'automobile et des véhicules à énergie nouvelle (NEV)
Avec l'adoption rapide des véhicules à énergie nouvelle (NEV), l'utilisation du plastique ETFE dans l'industrie automobile connaît une expansion rapide :
Secteur automobile traditionnel :
- Composants du système d'alimentation en carburant : bagues de pompe à carburant, boîtiers de filtre à carburant et éléments d'isolation des injecteurs de carburant — qui doivent résister à une exposition prolongée à l'essence, aux carburants mélangés à de l'éthanol et à divers additifs pour carburant
- Circuits de freinage : le liquide de frein DOT 4/5 est corrosif pour la plupart des polymères ; la résistance de l'ETFE en fait un matériau idéal pour les circuits de freinage haute performance
- Faisceaux de câbles du compartiment moteur : isolation des câbles dans les zones à haute température du compartiment moteur, qui doit résister à des températures élevées intermittentes et à la contamination par l'huile
Applications spécifiques aux véhicules à énergie nouvelle (NEV) :
- Éléments structurels d'isolation interne pour les packs de batteries : dans les systèmes haute tension (400 V à 800 V), la résistance aux températures élevées et la résistance à l'électrolyte des matériaux d'isolation électrique sont essentielles
- Tuyauterie du système de gestion thermique : tuyauterie de circulation et raccords pour le liquide de refroidissement de la batterie (contenant généralement de l'éthylène glycol)
Composants d'isolation interne pour pistolets de recharge : composants internes des interfaces de recharge haute tension capables de résister aux contraintes mécaniques liées aux branchements et débranchements fréquents, ainsi qu'aux fortes variations de température ambiante - Composants de protection pour capteurs automobiles : boîtiers et joints de capteurs conçus pour un fonctionnement à long terme dans des environnements difficiles, tels que la pluie, la neige et le brouillard salin
Dimud propose des services de moulage par injection d'ETFE aux équipementiers automobiles d'Europe et d'Amérique du Nord, en offrant un accompagnement complet du processus APQP dans le cadre du système de gestion de la qualité IATF 16949. De l'analyse DFMEA à la documentation PPAP pour la production en série, nous adaptons nos services pour répondre aux exigences de nos clients.
Secteurs de la protection de l'environnement et du traitement de l'eau
La demande en matériaux résistants à la corrosion est extrêmement forte dans les secteurs du traitement de l'eau et du génie environnemental. Grâce à sa grande résistance chimique, l'ETFE est largement utilisé dans les applications suivantes :
- Équipements d'aération pour le traitement des eaux usées : têtes d'aération et ensembles de tubes diffuseurs exposés à des acides organiques à forte concentration et à des environnements de boues activées
- Équipements de désulfuration des gaz de combustion (FGD) et de dénitrification : buses et éléments de tuyauterie des systèmes FGD exposés aux condensats issus de gaz acides tels que le SO₂ et le HCl
- Traitement des eaux usées contenant des métaux lourds : composants des équipements utilisés dans les systèmes de traitement des eaux usées issues de la galvanoplastie et des liquides résiduaires de gravure, qui entrent en contact avec des solutions de sels de métaux lourds à forte concentration et des acides puissants
- Équipements de dessalement de l'eau de mer : composants de précision utilisés dans les systèmes d'osmose inverse qui entrent en contact avec de l'eau de mer à forte salinité et des produits chimiques de nettoyage
- Traitement des lixiviats de décharge : les lixiviats de décharge contiennent des concentrations élevées d'azote ammoniacal, de métaux lourds et de polluants organiques, qui sont extrêmement corrosifs pour les matériaux ; l'ETFE est l'une des solutions les plus fiables
La durabilité et la recyclabilité de l'ETFE
Étant donné que les clients en Europe et en Amérique du Nord accordent de plus en plus d'importance à l'empreinte carbone et à l'économie circulaire, les propriétés durables du plastique ETFE méritent un traitement à part :
- 100% Thermoplastique et recyclable : l'ETFE est un véritable matériau thermoplastique qui peut être fondu et transformé en granulés dans des installations spécialisées. Le matériau recyclé ne subit qu'une perte de performance limitée et peut être utilisé dans des produits équivalents ou dans des applications de niveau inférieur. Cela constitue une différence fondamentale par rapport aux revêtements en fluoropolymère thermodurcissables.
- Une longue durée de vie réduit la fréquence des remplacements : avec une durée de vie de plus de 50 ans, les structures en ETFE ne nécessitent pratiquement aucun remplacement tout au long du cycle de vie d'un bâtiment, ce qui permet de réduire la consommation de matériaux et la production de déchets.
- Une conception légère réduit les émissions de carbone liées au transport : le poids extrêmement faible du film ETFE (environ 1 kg/m²) permet de réduire considérablement les émissions de carbone liées au transport par rapport aux solutions alternatives en verre.
- Réduction de l'utilisation des structures en acier : une réduction de 30–50% des structures porteuses se traduit par des économies importantes d'acier, l'une des principales sources d'émissions de carbone dans le secteur de la construction.
Comment collaborer avec des fournisseurs spécialisés dans le moulage par injection pour développer des pièces en ETFE
La réussite d'un projet de moulage par injection d'ETFE dépend fortement de l'intensité de la collaboration technique entre le client et le fournisseur. Vous trouverez ci-dessous le processus de collaboration recommandé par l'équipe d'ingénieurs de Dimud :
Étape 1 : Définir les exigences de performance et l'environnement d'exploitation
Au cours de la phase de conception, les éléments suivants doivent être clairement définis :
- les types et les concentrations des substances chimiques avec lesquelles le matériau entrera en contact ;
- Plage de températures de fonctionnement (température ambiante, température maximale et température minimale) ;
- Pression et charges mécaniques à supporter ;
- Exigences en matière d'isolation électrique (le cas échéant) ;
- Exigences en matière de tolérances dimensionnelles ;
- Exigences en matière de certification (FDA, UL, dispositifs médicaux, etc.).
Ces informations déterminent directement le choix des grades d'ETFE (par exemple, si un renfort en fibre de verre est nécessaire ou si une certification « qualité alimentaire » est requise), ainsi que les stratégies de conception des moules qui en découlent.
Étape 2 : Analyse DFM (conception en vue de la fabricabilité)
Le taux de retrait élevé de l'ETFE, son coefficient de dilatation thermique relativement élevé et la difficulté à le coller nécessitent une évaluation DFM professionnelle dès la phase de conception :
- Uniformité de l'épaisseur des parois : éviter les déformations et les creux dus à des variations importantes de l'épaisseur des parois ;
- Angle de dépouille : recommandé ≥ 1,5° (la faible énergie de surface de l’ETFE facilite généralement le démoulage par rapport aux plastiques à usage général, mais les parois latérales abruptes nécessitent tout de même des angles de dépouille suffisants) ;
- Conception des inserts : si des inserts métalliques sont prévus, il convient de tenir pleinement compte de la différence entre les coefficients de dilatation thermique de l'ETFE et du métal ;
- Tolérances dimensionnelles : en raison du taux de retrait élevé de l’ETFE, les tolérances dimensionnelles extrêmement serrées nécessitent de prévoir des marges supplémentaires pour les essais de moulage et la modification des moules.
Les services d'analyse DFM de Dimud couvrent l'ensemble des plastiques techniques et des fluoropolymères spécialisés, aidant ainsi les clients à identifier les risques potentiels avant le lancement de la production des moules et à éviter les pertes liées aux retouches dues à des défauts de conception.
Étape 3 : Conception et fabrication du moule
Sur la base des conclusions de l'analyse DFM, la conception du moule nécessite une optimisation spécifique adaptée aux caractéristiques de l'ETFE :
- Choix de l'acier : privilégier l'acier inoxydable ou un acier présentant une résistance élevée à la corrosion et une dureté élevée ;
- Système de refroidissement : compte tenu des températures de transformation élevées de l'ETFE, concevoir des canaux de refroidissement efficaces et uniformes afin de garantir que les écarts de température entre les différentes zones soient inférieurs à 5 °C ;
- Système de ventilation : concevoir des canaux de ventilation adaptés pour éviter la formation de bulles et de défauts ;
- Système d'injection : Choisissez des emplacements et des dimensions d'injection adaptés afin de garantir un remplissage uniforme du moule par la matière fondue.
Étape 4 : Moulage d'essai et optimisation du processus
L'ETFE présente une marge de manœuvre réduite en matière de transformation ; les premiers essais de moulage nécessitent généralement une documentation exhaustive des paramètres de processus ainsi qu'une optimisation systématique. Recommandations :
- Augmentez progressivement la température afin de déterminer la plage de températures de traitement réelle du matériau sur l'équipement actuel ;
- Effectuer de courts essais de coulée afin de vérifier l'ordre de remplissage et d'identifier les zones où la ventilation pourrait être insuffisante ;
- Ajuster systématiquement les paramètres de pression de maintien afin d'optimiser la précision dimensionnelle et la qualité de surface ;
- Effectuer une vérification de l'uniformité des lots afin de confirmer la stabilité du procédé.
Étape 5 : Contrôle qualité et accompagnement en matière de certification
Dimud met à la disposition de ses clients une chaîne complète de documentation relative à la qualité :
- Certificat d'analyse (COA) des lots de matières premières ;
- Rapport d'inspection du premier article (FAIR) ;
- Documents relatifs au contrôle des processus (AMDEC, plan de contrôle) ;
- Rapport d'inspection dimensionnelle (machine à mesurer par coordonnées, MMC) ;
- Si nécessaire, nous pouvons vous aider à organiser des tests de compatibilité chimique réalisés par un organisme tiers.
Si vous envisagez de réaliser un projet de pièces moulées par injection en ETFE, nous vous invitons à consulter la page « Services de moulage par injection de précision » de Dimud pour plus d'informations, ou à contacter directement notre équipe d'ingénieurs pour bénéficier d'une évaluation gratuite de votre projet et Analyse DFM.
Foire aux questions
L'ETFE appartient à la famille des fluoropolymères ; il est apparenté au Téflon, mais n'est pas exactement identique. “ Téflon ” est une marque déposée de DuPont. À l’origine, ce terme désignait spécifiquement le PTFE (polytétrafluoroéthylène), mais le nom de marque a depuis été étendu à plusieurs gammes de fluoropolymères de l’entreprise, notamment le FEP, le PFA et l’ETFE (les produits ETFE de DuPont sont commercialisés sous la marque Tefzel®). Par conséquent, l’ETFE est un fluoropolymère “ de type Téflon ” qui, à l’instar du PTFE, appartient à la famille des fluoropolymères et possède une excellente résistance chimique ainsi qu’une grande stabilité sur une large plage de températures. Il existe toutefois des différences significatives entre les deux en termes de structure moléculaire, de méthodes de transformation (l’ETFE peut être moulé par injection, contrairement au PTFE) et de propriétés mécaniques.
L'ETFE est largement utilisé dans les domaines suivants :
- Fabrication de semi-conducteurs : composants de haute pureté et résistants à la corrosion destinés aux équipements de traitement par voie humide
- Dispositifs médicaux : systèmes de circulation de fluides pour instruments de diagnostic in vitro ; tubulures et raccords résistants à la stérilisation
- Aérospatiale : joints pour les systèmes hydrauliques et de carburant ; radômes d'antennes radar
Dans des conditions extérieures normales, l'ETFE présente une durée de vie prévue comprise entre 30 et 50 ans, voire plus. **Comme l’ont démontré des essais approfondis de vieillissement accéléré en laboratoire ainsi que des projets d’ingénierie réels (dont certains sont en service depuis plus de 30 ans), l’ETFE ne présente pas de détérioration significative de sa résistance mécanique, ni de jaunissement, ni de fragilisation au cours de cette période. Pour les composants industriels moulés par injection (tels que les corps de pompes chimiques et les pièces d’isolation électrique), la durée de vie peut également atteindre plusieurs décennies lorsqu’ils sont utilisés dans des environnements chimiques et thermiques adaptés à leur conception. À la fin de sa durée de vie, l’ETFE peut être recyclé et retraité, ce qui prolonge encore la valeur du matériau.En termes de matières premières, le coût au mètre carré d’un film d’ETFE est généralement supérieur à celui du verre ordinaire ; cependant, si l’on considère le coût total de possession (TCO) sur l’ensemble du cycle de vie, les systèmes en ETFE offrent souvent un avantage financier par rapport aux solutions équivalentes en verre. **Les raisons en sont les suivantes : la très grande légèreté de l’ETFE (environ 1% de celle du verre) réduit la quantité d’acier de soutien nécessaire de 30 à 50%, ce qui se traduit par des économies significatives sur les coûts structurels ; le processus d’installation est plus simple, ce qui entraîne une baisse des coûts de main-d’œuvre ; les propriétés autonettoyantes de l’ETFE ne nécessitent pratiquement aucun entretien régulier ; et sa durée de vie supérieure à 50 ans signifie que son remplacement n’est nécessaire que très rarement. Pour les systèmes de toiture et de façade de bâtiments à grande échelle, compte tenu de tous ces facteurs, l’ETFE constitue généralement un choix technique plus économique et plus pratique que le verre.
En termes de matières premières, le coût au mètre carré d’un film d’ETFE est généralement supérieur à celui du verre ordinaire ; toutefois, si l’on prend en compte le coût total de possession (TCO) sur l’ensemble du cycle de vie, les systèmes en ETFE offrent souvent un avantage financier par rapport aux solutions équivalentes en verre. **Les raisons sont les suivantes : la très faible densité de l’ETFE (environ 1% de celle du verre) réduit la quantité d’acier de soutien nécessaire de 30 à 50%, ce qui se traduit par des économies significatives sur les coûts structurels ; le processus d’installation est plus simple, ce qui entraîne une baisse des coûts de main-d’œuvre ; les propriétés autonettoyantes de l’ETFE ne nécessitent pratiquement aucun entretien régulier ; et sa durée de vie de plus de 50 ans signifie que son remplacement n’est nécessaire que très rarement. Pour les systèmes de toiture et de façade de bâtiments à grande échelle, compte tenu de tous ces facteurs, l’ETFE constitue généralement un choix technique plus économique et plus pratique que le verre.
Oui, l’ETFE présente une excellente résistance à l’eau. **L’énergie de surface extrêmement faible et la haute densité de l’ETFE le rendent pratiquement imperméable aux molécules d’eau, offrant une résistance à l’eau comparable, voire supérieure, à celle du verre. Dans les systèmes architecturaux à coussin d’air, le film d’ETFE peut résister en continu aux charges de pluie et de neige sans fuir tout au long de sa durée de vie nominale. Dans les applications industrielles, les tuyaux, conteneurs et corps de pompe en ETFE peuvent être utilisés pour contenir et transporter divers liquides — y compris corrosifs — sans nécessiter de traitements d’étanchéité supplémentaires. De plus, la surface autonettoyante de l’ETFE fait en sorte que les gouttelettes d’eau forment un angle de contact important (forte hydrophobicité), ce qui explique physiquement pourquoi les films architecturaux en ETFE ne nécessitent ni nettoyage ni entretien particulier.
Situations dans lesquelles l'ETFE constitue un meilleur choix : lorsqu'il est nécessaire de mouler par injection des pièces de forme complexe ; lorsqu'une transparence ou une transmission lumineuse élevée est requise ; lorsqu'une résistance élevée à la traction et une bonne résistance aux chocs sont exigées ; lorsqu'une résistance aux rayonnements est nécessaire ; et lorsque la température de fonctionnement ne dépasse pas 150 °C.
Situations dans lesquelles le PTFE constitue un meilleur choix : lorsqu’un coefficient de frottement extrêmement faible est requis (roulements, surfaces d’étanchéité, revêtements antiadhésifs) ; lorsque la température de fonctionnement dépasse régulièrement 150 °C (le PTFE peut résister jusqu’à 260 °C) ; lorsque les pièces présentent des géométries simples pouvant être obtenues par frittage ; et lorsque les exigences en matière d’inertie chimique sont extrêmement strictes (par exemple, en cas de contact avec des milieux extrêmes tels que l’acide nitrique fumant).
Dans les applications techniques concrètes, ces deux matériaux remplissent souvent des fonctions distinctes au sein d'un même système : par exemple, dans les pompes chimiques, un corps de pompe moulé par injection en ETFE assure le soutien structurel, tandis qu'une bague d'étanchéité d'arbre en PTFE tire parti de son coefficient de frottement extrêmement faible pour garantir une étanchéité fiable.
Résumé
Le plastique ETFE est l'un des membres les plus précieux de la famille des fluoropolymères : il comble le fossé technique entre “ le PTFE entièrement fluoré, qui ne peut pas être moulé par injection, et les plastiques techniques à usage général, qui ne conviennent pas aux environnements corrosifs ni aux larges plages de températures ”.”
D'un point de vue chimique, l'ETFE est obtenu par copolymérisation de l'éthylène et du tétrafluoroéthylène. Tout en conservant l'inertie chimique de ses segments fluorés, il offre une excellente fluidité pour le moulage par injection, une résistance mécanique supérieure et une transparence optique unique. Cela lui confère une place incontournable dans des domaines d'application à forte valeur ajoutée tels que les équipements chimiques, l'isolation électrique, la fabrication de semi-conducteurs, les énergies nouvelles et les structures architecturales en ETFE.
Le choix entre l'ETFE et le PTFE n'est pas une décision binaire, mais plutôt un choix technique fondé sur les exigences spécifiques de l'application, qui consiste à trouver le juste équilibre entre les méthodes de mise en œuvre, les plages de température, les propriétés mécaniques et les caractéristiques de frottement afin d'aboutir à la solution optimale.
Pour les ingénieurs et les responsables des achats, l'introduction du moulage par injection d'ETFE implique :
- Accepter des coûts de matériaux et de transformation plus élevés en échange de performances que les plastiques techniques à usage général ne peuvent pas atteindre ;
- Choisir des fournisseurs spécialisés disposant d'une expérience dans la transformation des fluoropolymères, d'équipements adaptés et de systèmes de gestion de la qualité, plutôt que de confier le travail à des usines de moulage par injection de plastique à usage général ;
- Intégrer l'analyse DFM dès le début de la phase de conception afin de prendre en compte les caractéristiques de retrait de l'ETFE, les différences de dilatation thermique et les exigences en matière de conception des moules dans le processus de développement du produit.
Dimud est un partenaire de fabrication offrant une solution complète spécialisée dans le moulage par injection de précision et la fabrication de moules, proposant des services complets allant de l'analyse DFM à la gestion de la chaîne d'approvisionnement, en passant par la conception et la fabrication de moules de précision, le moulage par injection et les opérations de finition. Pour les projets de moulage par injection impliquant des plastiques techniques haute performance tels que l'ETFE, notre équipe d'ingénieurs fournit un accompagnement professionnel complet, depuis les recommandations en matière de choix des matériaux jusqu'à la livraison de la première pièce.
