Le plastique TPR a fait ses preuves depuis des décennies dans des applications bien établies dans des secteurs tels que l’automobile, l’électronique grand public et les dispositifs médicaux. Cependant, les ingénieurs sont souvent confrontés aux mêmes dilemmes lors du choix des matériaux : quelle est exactement la différence entre le TPR et le TPE ? Dans quels cas le plastique TPR est-il plus adapté que le silicone ? Quels sont les principaux aspects à prendre en compte lors du moulage par injection du TPR ?
L'équipe d'ingénieurs de Dimud possède de nombreuses années d'expérience dans la mise en œuvre de matériaux haute performance destinés au moulage par injection de précision. Cet article présente de manière systématique l'ensemble des connaissances relatives au plastique TPR sous trois angles différents — la science des matériaux, la mise en œuvre pratique et le choix des matériaux — afin d'aider les ingénieurs et les équipes d'approvisionnement à prendre des décisions éclairées en matière de choix des matériaux.
Qu'est-ce que le plastique TPR ?
Le plastique TPR, acronyme de « Thermoplastic Rubber » (caoutchouc thermoplastique), constitue une sous-catégorie importante des élastomères thermoplastiques (TPE). D'un point de vue chimique, le TPR est généralement un mélange de copolymères à blocs à base de styrène (notamment le SBS, ou copolymère tribloc styrène-butadiène-styrène) et de polyoléfines telles que le polypropylène (PP) ou le polyéthylène (PE).
La structure moléculaire du plastique TPR se caractérise par une structure en blocs “ A-B-A ” typique : les blocs durs de styrène (S) situés aux deux extrémités confèrent une mémoire élastique et une résistance mécanique similaires à celles du caoutchouc vulcanisé à température ambiante, tandis que le bloc souple de butadiène (B) situé au centre assure la souplesse et la capacité de déformation élastique. Lorsque la température dépasse le point de ramollissement, les segments durs de styrène se désagrègent et le matériau fond en une masse fluide pouvant être moulée à l’aide de procédés thermoplastiques standard tels que le moulage par injection et l’extrusion ; lors du refroidissement, les segments durs se reforment et la pièce moulée retrouve ses propriétés élastiques. Ce mécanisme de réticulation physique réversible constitue la caractéristique matérielle la plus fondamentale du plastique TPR et c’est ce qui le distingue fondamentalement du caoutchouc vulcanisé traditionnel (qui subit une réticulation chimique irréversible).
La distinction entre le plastique TPR et le TPE prête souvent à confusion chez les ingénieurs : le TPE est une catégorie large qui englobe divers élastomères thermoplastiques (notamment le TPR à base de SBS, le TPE à base de SEBS, le TPU, le TPV, etc.), tandis que le terme « plastique TPR » désigne généralement et plus spécifiquement le caoutchouc thermoplastique à base de SBS et ses mélanges. Dans la pratique industrielle, ces deux termes sont parfois utilisés de manière interchangeable, mais à proprement parler, le plastique TPR est un membre spécifique de la famille plus large des TPE.
En tant que fabricant professionnel spécialisé dans le moulage par injection, Dimud propose à ses clients des services complets, allant du choix des matériaux à la production en série. Si vous vous demandez si le plastique TPR convient à votre projet, rendez-vous sur le Site web de Dimud pour contacter notre équipe d'ingénieurs et bénéficier de conseils d'experts.
Propriétés fondamentales du plastique TPR
Une bonne compréhension des propriétés du TPR est essentielle pour choisir le matériau le plus adapté. Vous trouverez ci-dessous un résumé systématique des principaux paramètres techniques du TPR, sous différents angles :
Propriétés mécaniques et physiques
| Indicateurs de performance | Plage de valeurs typique |
|---|---|
| Dureté Shore A | 20 A – 90 A (réglable en fonction de la formulation) |
| Résistance à la traction | 5 à 25 MPa |
| Allongement à la rupture | 300%–700% |
| Résistance à la déchirure | 15 à 60 kN/m |
| Déformation rémanente après compression (23 °C) | 20%–40% |
| Densité | 0,87–1,10 g/cm³ |
Le plastique TPR présente une plage de dureté extrêmement large (20A–90A), qui peut être adaptée de manière flexible en ajustant le rapport SBS/PP et la quantité de plastifiant. C'est l'une de ses propriétés techniques les plus précieuses : un même système de matériaux peut aller d'une texture extrêmement souple (avec un toucher semblable à celui d'un gel) à une texture semi-rigide (similaire à celle du caoutchouc dur), couvrant ainsi un large éventail d'applications.
Propriétés thermiques
| Indicateurs de performance | Valeurs typiques |
|---|---|
| Température de fonctionnement en continu | de –40 °C à +100 °C |
| Résistance à la chaleur de pointe à court terme | 120 °C |
| Température de moulage par injection | 180 °C–220 °C |
| Point de ramollissement Vicat | 75–110 °C |
La limite supérieure de résistance à la chaleur du TPR (100 °C en continu, 120 °C pendant de courtes périodes) constitue son principal écart de performance par rapport au silicone (230 °C en continu), ce qui doit être soigneusement pris en compte dans les applications à haute température. Ses performances à basse température sont en revanche excellentes : il conserve une bonne souplesse à -40 °C sans devenir cassant, ce qui constitue un avantage significatif pour les joints automobiles et les produits grand public destinés à une utilisation en extérieur.
Résistance chimique
Le plastique TPR présente une bonne résistance aux agents suivants :
- Acides dilués (acide chlorhydrique, acide sulfurique dilué) et bases diluées
- Eau (y compris l'eau chaude) et vapeur d'eau (<100 °C)
- Solvants alcooliques (éthanol, isopropanol)
- La plupart des composés organiques polaires (glycérol, éthylène glycol)
Situations nécessitant de la prudence :
- Solvants organiques non polaires (tels que le benzène, le toluène et l'hexane) : La structure styrène-butadiène du plastique TPR à base de SBS est sensible au gonflement dans les solvants non polaires, ce qui peut entraîner un ramollissement et une défaillance du matériau ; si la résistance chimique est une exigence essentielle, il convient de privilégier les TPE ou TPU à base de SEBS.
- Acides concentrés et agents oxydants puissants : l'acide nitrique à haute concentration et les solutions d'hypochlorite de sodium à haute concentration peuvent corroder le plastique TPR et ne sont donc pas adaptés.
Performances électriques
| Indicateurs de performance | Valeurs typiques |
|---|---|
| Résistivité volumique | 10¹³–10¹⁵ Ω·cm |
| Rigidité diélectrique | 15 à 25 kV/mm |
Le plastique TPR présente de bonnes propriétés d'isolation électrique, ce qui le rend adapté aux applications présentant des exigences modérées en matière de performances électriques, telles que les boîtiers d'appareils électroniques grand public et les gaines de câbles.
Autres caractéristiques clés de performance
- Coefficient de frottement : 0,5–0,8 (statique) ; offre une excellente adhérence, ce qui constitue un avantage majeur pour les poignées souples et les applications antidérapantes
- Résistance à l'abrasion : supérieure à celle du PVC traditionnel, avec un volume d'abrasion d'environ 120 à 200 mm³ (selon le test d'abrasion Taber)
- Taux de rebond : taux de rebond à la compression > 80%, avec une bonne mémoire élastique
- Capacité de coloration : excellente ; peut être formulé dans n'importe quelle couleur, avec une couleur de surface éclatante et uniforme
Composition chimique et structure moléculaire du plastique TPR
Une meilleure compréhension de la composition chimique du plastique TPR aide les ingénieurs à identifier les causes profondes des différences de performances lors du choix des matériaux :
Principaux systèmes chimiques
TPR à base de SBS (styrène-butadiène-styrène) : le système TPR le plus classique, caractérisé par son faible coût, sa bonne transformabilité et une large plage de dureté réglable. Son principal inconvénient réside dans le fait que les doubles liaisons butadiène (C=C) du SBS sont sensibles à l'oxydation par les rayons ultraviolets (UV) ; une exposition prolongée à l'extérieur peut entraîner un jaunissement et une dégradation des propriétés mécaniques. Il convient aux applications de produits de consommation non destinés à un usage extérieur et pour lesquelles le coût est un facteur déterminant.
TPR/TPE à base de SEBS (styrène-éthylène-butylène-styrène) : grâce à l’hydrogénation du bloc central du SBS visant à éliminer les doubles liaisons insaturées, ce matériau présente une résistance nettement améliorée aux UV, au vieillissement thermique et aux agents chimiques. Les matériaux à base de SEBS coûtent environ 30%–60% de plus que le SBS, mais conviennent aux applications en extérieur, médicales et nécessitant une résistance chimique. À proprement parler, les matériaux à base de SEBS sont généralement classés dans la catégorie des “ TPE haute performance ” plutôt que dans celle des “ TPR standard ”.”
Plastique TPR à base d'alliage SEBS/PP : le mélange du SEBS avec du polypropylène (PP) améliore encore la rigidité, la résistance à la chaleur et la fluidité de transformation. Il s'agit du choix le plus courant pour les composants d'intérieur automobile et les biens de consommation résistants à la chaleur, avec une dureté Shore A comprise généralement entre 60A et 80A.
Composants de la formulation
Les formulations standard de plastique TPR comprennent généralement les composants suivants :
- Matrice en copolymère à blocs (SBS/SEBS) : 35%–65%, qui détermine les propriétés élastiques de base
- Polyoléfines (PP/PE) : 10%–30%, améliorent la rigidité et la stabilité thermique
- Plastifiants (huile minérale/huile de paraffine) : 15%–35%, pour ajuster la dureté et les performances à basse température
- Agents de charge (carbonate de calcium, talc) : 0%–20%, pour réduire les coûts et ajuster la densité et le retrait
- Stabilisants et antioxydants : 0,5%–2%, pour prévenir la dégradation thermo-oxydative pendant la transformation et l'utilisation
- Colorants : ajoutés selon les besoins
La flexibilité de formulation est l'une des caractéristiques techniques les plus importantes du plastique TPR : en ajustant les proportions de chaque composant, il est possible de personnaliser la dureté, la souplesse, la résistance chimique et les propriétés de mise en œuvre sur une plage assez large. Cela signifie également que les plastiques TPR provenant de différents fournisseurs peuvent présenter des variations de performances significatives, même au sein d’une “ même qualité ” ; par conséquent, lors de l’achat, il est essentiel d’exiger explicitement des fournisseurs qu’ils fournissent des fiches techniques complètes (TDS) et des rapports d’essais par lot (CoA).
Avantages et limites du plastique TPR
Avantages du TPR : principaux atouts
① Il allie l’élasticité du caoutchouc à la facilité de mise en œuvre des thermoplastiques. La principale valeur ajoutée du TPR réside dans sa capacité à être produit en série sur des équipements de moulage par injection standard, sans vulcanisation. Les cycles de moulage par injection durent généralement entre 20 et 60 secondes (selon la complexité de la pièce), ce qui est nettement plus court que les cycles de vulcanisation du caoutchouc traditionnel (généralement de 3 à 10 minutes), ce qui améliore considérablement l'efficacité de la production et réduit le coût de fabrication unitaire.
② La dureté est hautement modulable, ce qui offre une grande souplesse de conception. Grâce à sa large plage de dureté (Shore A 20–90), le plastique TPR peut être utilisé dans des applications allant des joints tactiles extrêmement souples aux composants structurels semi-rigides. Les ingénieurs concepteurs peuvent choisir en toute souplesse les formulations qui répondent aux différentes exigences tactiles et fonctionnelles sans avoir à recourir à des systèmes de matériaux totalement différents.
③ Excellente adhérence et propriétés antidérapantes. Grâce à son coefficient de frottement élevé (0,5–0,8) et à l’excellente texture de sa surface, le TPR s’impose comme le choix naturel pour les poignées souples d’outils, les poignées d’équipements sportifs, les produits destinés aux nourrissons et aux tout-petits, ainsi que pour les boutons souples des appareils électroniques. Par rapport aux plastiques rigides, la surface de contact souple du TPR offre des avantages irremplaçables en termes de confort dans la conception ergonomique.
④ Résistance exceptionnelle à la fatigue et mémoire élastique : même après des millions de cycles de flexion et de compression, le TPR conserve un haut niveau de récupération élastique, avec une résistance à la fatigue bien supérieure à celle du PVC traditionnel. Les avantages du TPR en termes de longévité sont particulièrement évidents dans les joints d'étanchéité, les composants structurels articulés et les éléments d'amortissement des vibrations qui nécessitent des déformations répétées.
⑤ Bonne compatibilité d'adhérence, permettant de moulage en deux étapes et surmoulage. Le plastique TPR présente une excellente adhérence à l'état fondu sur divers substrats thermoplastiques (PP, ABS, PC, PA, etc.), ce qui en fait un matériau idéal pour les parties souples dans le moulage à deux injections et le surmoulage. Les pièces composites associant des matériaux souples et rigides peuvent être produites en un seul processus de moulage par injection, sans nécessiter de collage ou d’assemblage ultérieur, et sont largement utilisées dans les outils électriques, l’électronique grand public et les composants d’intérieur automobile.
⑥ 100% Recyclable ; les déchets de production peuvent être directement réutilisés. Contrairement au caoutchouc vulcanisé traditionnel (réticulé chimiquement, dont les déchets ne sont pas recyclables), la structure de réticulation physique du plastique TPR est réversible à haute température. Les résidus de moulage par injection et les chutes de pièces peuvent être entièrement refondus et retraités, ce qui permet d’atteindre un taux d’utilisation des matériaux proche de 100%, offrant ainsi des avantages significatifs en matière de développement durable dans un contexte d’exigences de plus en plus strictes en matière de fabrication écologique.
⑦ Faibles émissions de COV et conformité rigoureuse. Les émissions de composés organiques volatils (COV) générées lors de la transformation du plastique TPR de haute qualité sont généralement inférieures à 10 ppm, soit un niveau bien inférieur à celui du PVC (> 50 ppm) et du caoutchouc vulcanisé traditionnel. Ce matériau est conforme aux principales normes de conformité telles que la directive RoHS, REACH, ainsi que la FDA, ce qui le rend adapté aux applications en contact avec les aliments, aux jouets et aux dispositifs médicaux.
Limites du plastique TPR
① Résistance thermique limitée ; ne convient pas aux environnements soumis à des températures élevées de manière prolongée. La limite supérieure de la température de fonctionnement continu du TPR (environ 100 °C) constitue son principal inconvénient. Dans des applications telles que les joints du compartiment moteur (température de fonctionnement > 150 °C) et la stérilisation à haute température (vapeur > 121 °C), le plastique TPR peut subir une déformation permanente, voire fondre ; dans de tels cas, il convient d'utiliser à la place du caoutchouc silicone, du caoutchouc fluorocarboné FKM ou du TPV (vulcanisat thermoplastique).
② Le plastique TPR à base de SBS manque de résistance aux intempéries. Le plastique TPR issu d’une formulation de base SBS contient des doubles liaisons insaturées, ce qui le rend sensible aux rayons UV et à l’ozone. Une utilisation prolongée à l’extérieur peut entraîner un jaunissement, des fissures et une perte d’élasticité. Pour les applications en extérieur, il convient de privilégier les formulations à base de SEBS ou celles incorporant des stabilisants UV, même si cela entraîne des coûts initiaux plus élevés.
③ Faible résistance aux solvants non polaires. Comme mentionné précédemment, le plastique TPR à base de SBS a tendance à gonfler au contact de solvants non polaires tels que le benzène, le toluène et le cyclohexane, ce qui le rend inadapté aux applications impliquant un contact prolongé avec ces produits chimiques. Pour les applications nécessitant une meilleure résistance chimique, le SEBS ou le TPU constituent des options plus adaptées.
④ Faible stabilité dimensionnelle à haute température : en raison de la faible température de transition vitreuse (Tg) du TPR, la stabilité dimensionnelle et la rigidité des pièces diminuent considérablement lorsque les températures de fonctionnement approchent de la limite supérieure. Pour les pièces nécessitant des tolérances dimensionnelles précises, les effets de la dilatation thermique doivent être pleinement pris en compte dès la phase de conception.
⑤ Déformation rémanente élevée : le taux de déformation rémanente du TPR (20%–40%) sous des charges de compression à long terme est supérieur à celui du caoutchouc silicone (5%–15%) et du caoutchouc fluorocarboné. Pour les joints statiques nécessitant le maintien à long terme de la force d'étanchéité, il convient de prévoir une compensation par une “ surcompression par rapport à la conception ” dès la phase de conception, ou de procéder à une évaluation afin de déterminer s'il ne vaudrait pas mieux utiliser du caoutchouc silicone à la place.
TPR vs TPE / TPR vs PVC / TPR vs silicone
Une bonne compréhension des différences entre le plastique TPR et les autres matériaux élastomères est essentielle pour éviter les erreurs de choix :
TPR vs TPE
C'est le concept qui pose le plus de problèmes aux ingénieurs. En substance, le TPR est un sous-ensemble du TPE ; il ne s'agit pas de deux matériaux distincts :
| Dimensions comparatives | Plastique TPR | TPE |
|---|---|---|
| Système chimique | À base principalement de SBS/SEBS et de polyoléfines | Couvre divers systèmes tels que le SBS, le SEBS, le TPU, le TPV et le TPEE. |
| Plage de dureté typique | Prise A 20–90 A | Shore A 10A – Shore D 70D |
| Résistance à la chaleur | Généralités (≤ 120 °C) | Selon le système, la température de résistance à la chaleur (TPV) peut atteindre 150 °C, tandis que celle du TPEE peut atteindre des températures encore plus élevées. |
| Résistance aux solvants | Les matériaux à base de SBS sont relativement peu résistants, tandis que ceux à base de SEBS offrent de meilleures performances. | Le TPU offre une excellente résistance à l'huile ; le TPV résiste à l'huile chaude. |
| coût | Faible à moyen | Selon le système, les coûts liés au TPU/TPEE sont nettement plus élevés |
Recommandations pratiques pour le choix : Dans la plupart des projets de moulage par injection, la question “ TPR ou TPE ” revient essentiellement à choisir entre des élastomères souples à base de SBS/SEBS et des élastomères haute performance dotés de fonctions plus spécialisées, tels que le TPU ou le TPV. Pour les projets à budget limité qui ne nécessitent pas de conditions de fonctionnement extrêmes, le plastique TPR à base de SBS offre le meilleur rapport qualité-prix global ; pour les applications nécessitant une résistance à l'huile, à la chaleur ou une résistance mécanique élevée, il est recommandé d'opter pour des systèmes TPE plus performants (tels que le TPU ou le TPV).
TPR vs PVC
| Dimensions comparatives | Plastique TPR | PVC souple |
|---|---|---|
| Conformité environnementale | Sans halogène, conforme aux normes RoHS/REACH | Contient du chlore ; sa combustion dégage des chlorures toxiques |
| Plastifiant | Aucun plastifiant à base de phtalates n'est nécessaire | Le PVC souple contient des plastifiants tels que le DEHP |
| Résistance aux basses températures | Excellent (conserve sa souplesse même à -40 °C) | Il devient dur et cassant à basse température, et cet effet est encore plus marqué après la migration des plastifiants |
| Recyclabilité | 100% Recyclable par fusion | Le recyclage est difficile, et le coût de l'élimination des déchets contenant du chlore est élevé |
| Température de traitement | 180–220 °C | 160–200 °C |
| Coûts des matières premières | Légèrement plus élevé que le PVC | Le plus bas, adapté aux situations où le prix est un facteur déterminant |
| Sensation tactile | Semblable au caoutchouc ; souple et élastique | Réglable, mais la résistance n'est pas aussi bonne que celle du TPR |
Conclusion principale : En raison des réglementations européennes de plus en plus strictes concernant les substances dangereuses — telles que REACH et RoHS —, les plastifiants à base de phtalates présents dans le PVC souple ont fait l’objet de restrictions importantes, ce qui a incité de nombreux fabricants à remplacer de manière proactive les composants en PVC par du plastique TPR. Les avantages du TPR en matière de conformité dans les applications impliquant un contact avec la peau, un contact alimentaire, les jouets et les dispositifs médicaux sont de plus en plus mis en avant, et ce matériau s'est imposé comme l'une des alternatives les plus largement utilisées au PVC.
TPR ou silicone ?
| Dimensions comparatives | Plastique TPR | Caoutchouc de silicone (silicone) |
|---|---|---|
| Température de résistance à la chaleur | ≤ 120 °C | ≤ 230 °C |
| Procédé de traitement | Moulage par injection/extrusion (aucune vulcanisation requise) | Moulage par injection de liquide (LSR) ou le moulage par compression nécessite une vulcanisation |
| Cycle de production | Court (20 à 60 secondes par élément) | Plus long (LSR : 30 à 120 secondes, plus le temps de vulcanisation) |
| Déformation rémanente après compression | 20%–40% | 5%–15% |
| Coûts des matières premières | Faible-Moyen | Moyen à élevé (la densité du LSR est environ 2 à 5 fois supérieure à celle du plastique TPR) |
| Recyclabilité | 100% Recyclable | Ne peut pas être recyclé par fusion (thermodurcissable) |
| Biocompatibilité | Bon (certifié FDA/USP classe VI) | Best (caoutchouc de silicone de qualité implantaire) |
| Transparence | Translucide à opaque | Haute transparence (LSR) |
| Isolation électrique | Bien | Excellent |
Conclusion principale : le plastique TPR offre des avantages globaux en termes de coût, d’efficacité de transformation et de recyclabilité, ce qui le rend adapté aux applications à grand volume et sensibles au coût, dans des conditions d’utilisation non extrêmes. Le caoutchouc silicone offre des performances supérieures en matière de résistance aux hautes températures, d’étanchéité à long terme, d’applications médicales de qualité implantable et d’applications en contact avec les aliments, mais il s’accompagne également de coûts initiaux plus élevés et d’une plus grande complexité de mise en œuvre. Ces deux matériaux ne sont pas concurrents mais complémentaires : lors du développement d’un produit, il convient de faire un choix clair en fonction des températures de fonctionnement cibles, des exigences de conformité et des économies d’échelle, plutôt que de se contenter de comparer les prix des matériaux.
Le processus de fabrication du plastique TPR
Le plastique TPR se prête à divers procédés de moulage thermoplastique, notamment :
Moulage par injection : Il s’agit de la méthode de transformation la plus courante pour le TPR, adaptée à la production en série de pièces aux formes complexes et aux dimensions précises. Le TPR présente une bonne fluidité à l’état fondu et une forte capacité de remplissage du moule, ce qui permet le moulage de pièces à parois minces et de structures présentant des détails complexes. Surmoulage : application importante du moulage par injection du TPR, ce procédé consiste à injecter du TPR sur des substrats rigides tels que le PP ou l'ABS afin de former des pièces composites alliant des matériaux souples et rigides. Aucun adhésif n'est nécessaire et la résistance de l'assemblage est fiable.
Extrusion : Utilisée pour les produits de forme régulière, tels que les profilés continus, les tuyaux, les bandes d'étanchéité et les gaines de câbles. L'extrusion de plastique TPR offre une grande précision dimensionnelle (de l'ordre de ±0,1 mm) et des cadences de production élevées, ce qui en fait la méthode de fabrication la plus rentable pour les pièces produites en grande série et présentant des sections transversales simples.
Moulage par soufflage : utilisé pour fabriquer des produits creux, tels que les flacons souples et les tubes, et trouve certaines applications dans les secteurs de l'emballage médical et des biens de consommation.
Moulage en deux étapes / 2K : dans un même moule, un matériau de base rigide (tel que le PP) est d'abord moulé par injection, puis vient le segment souple en TPR, ce qui permet de réaliser le moulage d'un produit composite en une seule opération. Par rapport au surmoulage, le moulage en deux étapes est plus efficace mais implique des coûts de moule plus élevés ; il est adapté à la production en très grande série.
Calandrage : le plastique TPR est pressé entre des rouleaux pour former des feuilles ou des films d'une épaisseur spécifique. Utilisé notamment dans la fabrication de matériaux pour chaussures et de membranes imperméables, ce procédé est le plus répandu dans les secteurs de la chaussure et des substituts du cuir.

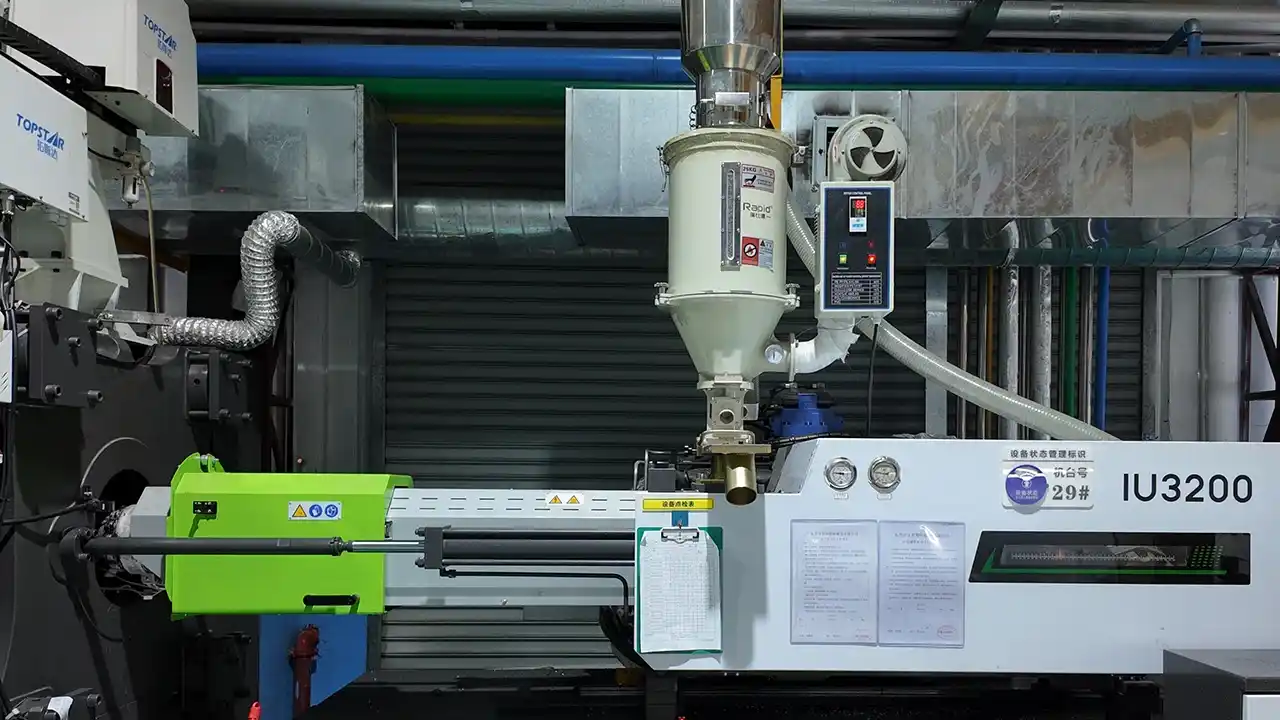

Moulage par injection de TPR : les points clés du processus de moulage par injection
Le moulage par injection du TPR implique plusieurs considérations spécifiques par rapport aux plastiques techniques rigides. Vous trouverez ci-dessous un résumé de l'expérience pratique acquise par l'équipe d'ingénieurs de Dimud :
Prétraitement des matériaux
Le plastique TPR présente généralement un faible taux d'absorption d'humidité (environ 0,02%–0,10%, selon la formulation), mais les formulations de TPR contenant de l'huile blanche ou des plastifiants peuvent présenter une migration en surface (“ suintement d'huile ”) si elles sont stockées de manière inappropriée. Il est recommandé de sécher le matériau à une température comprise entre 60 et 80 °C pendant 2 à 4 heures avant le moulage par injection ; cela est particulièrement important pour les formulations contenant des charges polaires telles que le carbonate de calcium.
Réglages de la température du canon
Les températures de transformation du TPR sont nettement inférieures à celles de la plupart des plastiques techniques :
| zone | Plage de températures recommandée |
|---|---|
| Rubrique « Actualités » | 150–170 °C |
| Section de compression | 170–190 °C |
| Section d'homogénéisation | 185–210 °C |
| Température de la buse | 180–205 °C |
Remarque : le plastique TPR est sensible à la surchauffe. Si la température du cylindre dépasse 230 °C, le matériau à base de SBS peut commencer à se dégrader, ce qui entraîne un jaunissement des pièces finies et une odeur plus forte. Lorsque la machine est à l'arrêt pendant plus de 10 minutes, abaissez la température du cylindre en dessous de 150 °C afin d'éviter une exposition prolongée à des températures élevées.
Température du moule et refroidissement
La température recommandée du moule est comprise entre 20 et 50 °C (inférieure à celle requise pour les plastiques rigides). Le plastique TPR présentant une faible conductivité thermique, les pièces aux parois plus épaisses nécessitent un temps de refroidissement suffisant pour garantir leur stabilité dimensionnelle lors du démoulage ; un temps de refroidissement insuffisant peut entraîner un rétrécissement et une déformation de la pièce après le démoulage. Le temps de refroidissement recommandé est, à titre indicatif, égal à l'épaisseur de paroi (mm) multipliée par 3 à 5 secondes ; il doit être ajusté en fonction de la température réelle de la pièce.
Vitesse et pression d'injection
Le plastique TPR présente une faible viscosité à l'état fondu et une bonne fluidité, ce qui le rend relativement tolérant aux variations de vitesse d'injection. Cependant, des vitesses d'injection trop élevées peuvent provoquer des projections au niveau de la buse et entraîner l'apparition de marques d'écoulement à la surface de la pièce. Il est recommandé d'utiliser une vitesse d'injection modérée, avec une pression de maintien généralement réglée entre 40% et 60% de la pression d'injection pendant 2 à 5 secondes.
Taux de retrait
Le taux de retrait linéaire du TPR est d'environ 1,5%–3,0%, ce qui est supérieur à celui de la plupart des plastiques techniques rigides ; il est fortement influencé par la dureté (formulation) : un TPR plus souple (indice Shore A plus faible) présente un taux de retrait plus élevé. Pour les pièces soumises à des exigences de précision dimensionnelle, il est recommandé de vérifier le taux de retrait réel par des essais de moulage lors de la phase de conception pour la fabrication (DFM) avant de déterminer la compensation dimensionnelle du moule.
Éléments à prendre en compte pour le surmoulage
Lors du surmoulage de TPR, la résistance de l'adhérence entre le substrat (PP, ABS, etc.) et le TPR dépend :
- Compatibilité des matériaux (le PP est naturellement compatible avec le TPR à base de SBS ; l'ABS et le TPR nécessitent une adaptation spécifique de la formulation)
- Température de surface du substrat (la température du substrat avant la deuxième injection influe directement sur la qualité de la fusion interfaciale)
- Emplacement de l'entrée et paramètres d'injection (il faut garantir une chaleur et une pression suffisantes au niveau de l'interface pour que la masse fondue de TPR forme une bonne liaison)
Il est recommandé de vérifier auprès du fournisseur, dès la phase d'approvisionnement des matériaux, les données issues des essais d'adhérence pour la formulation TPR et le substrat cible.
Points clés de la conception de moules en plastique TPR
En tant que matériau élastomère, le TPR présente plusieurs différences majeures par rapport aux plastiques rigides en matière de conception des moules :
Conception de l'épaisseur de paroi : L'épaisseur de paroi recommandée pour les pièces élastiques en plastique TPR est comprise entre 1,5 et 4,0 mm. Une épaisseur de paroi trop faible ( 5 mm) augmentera considérablement le temps de refroidissement et provoquera des marques d'affaissement. Pour les structures fonctionnelles telles que les lèvres d'étanchéité et les porte-à-faux élastiques, une attention particulière doit être portée à la relation entre la déformation et l'épaisseur de paroi afin d'éviter toute concentration de contraintes dans les zones fonctionnelles.
Angle de dépouille : Le démoulage des pièces élastiques en plastique TPR peut être facilité par une déformation élastique ; pour les formes simples, un angle de dépouille réduit, compris entre 0,5° et 1°, est acceptable. Toutefois, pour les surfaces présentant des motifs texturés, l’angle de dépouille doit être augmenté d’une valeur égale à la profondeur de la texture divisée par 10 (c’est-à-dire environ 1° de dépouille pour chaque 0,1 mm de profondeur de texture) ; sinon, le motif texturé sera rayé lors du démoulage.
Ligne de joint et évents : le plastique TPR présente une faible viscosité à l'état fondu et nécessite une grande précision d'étanchéité au niveau de la ligne de joint ; des écarts excessifs (> 0,03 mm) peuvent facilement entraîner la formation de bavures. La profondeur recommandée pour les rainures d'évent est comprise entre 0,01 et 0,015 mm, soit une profondeur inférieure à celle requise pour les plastiques rigides, afin d'éviter que la matière fondue de TPR, de faible viscosité, ne soit poussée dans les rainures d'évent et ne provoque des obstructions.
Conception des moules de surmoulage : Les moules de surmoulage nécessitent un positionnement précis du substrat afin d’éviter que la pièce de la première injection ne se déplace lors de la fermeture du moule et de l’injection. Le jeu des goupilles de positionnement du substrat doit être contrôlé pour rester compris entre 0,02 et 0,05 mm ; un jeu excessif entraînera une infiltration de plastique TPR dans les trous de positionnement du substrat, ce qui affectera l'aspect et les dimensions de la pièce.
Pourquoi choisir le plastique TPR pour le moulage par injection ?
Le plastique TPR constitue le choix idéal pour le moulage par injection dans les cas suivants :
① Toucher doux + fabrication par moulage par injection en masse : pour toute application nécessitant une texture semblable à celle du caoutchouc, une prise en main antidérapante ou une interface utilisateur au toucher doux sur des produits en plastique, le moulage par injection de TPR permet d’atteindre ces objectifs avec les coûts de fabrication les plus bas et la plus grande efficacité de production — aucune vulcanisation ni collage n’est nécessaire, le processus passant directement des granulés aux pièces finies.
② Recherche d’une alternative au PVC pour améliorer la conformité : dans le cadre de réglementations telles que REACH de l’UE, la norme de sécurité des jouets (EN 71) et la directive RoHS, les restrictions concernant les plastifiants dans le PVC souple deviennent de plus en plus strictes. Le TPR est un matériau sans halogène et sans phtalates, ce qui en fait l'alternative la plus directe pour répondre à ces exigences de conformité tout en conservant la fonctionnalité des pièces souples.
③ Surmoulage de produits combinant des composants rigides et souples : poignées souples pour outils électriques, manches de brosses à dents, poignées d’appareils médicaux d’aide à l’autonomie et étuis de protection antichocs pour produits électroniques — pour tous ces produits nécessitant une structure de type “ coque rigide + cœur souple ”, les solutions de surmoulage bi-matière associant le TPR au PP ou à l’ABS constituent la méthode de fabrication standard dans l’industrie.
④ Applications nécessitant une absorption des chocs et un amortissement : grâce à ses capacités de déformation élastique et d’absorption d’énergie, le plastique TPR est le matériau de choix pour les composants destinés à absorber les chocs et à amortir les vibrations, tels que les patins amortisseurs, les bagues antivibratoires et les patins d’amortissement. Ses performances globales surpassent celles de la mousse de PVC, tandis que son coût est inférieur à celui du caoutchouc silicone.
⑤ Joints souples pour applications à basse température : Dans la plage de températures de fonctionnement comprise entre -40 °C et +80 °C, les joints en TPR présentent une élasticité supérieure à celle du PVC (qui se durcit considérablement à basse température) et de certains TPU, ce qui en fait un choix économique pour les équipements d'extérieur, la logistique de la chaîne du froid et les joints automobiles.
⑥ Projets de biens de consommation à fort volume et sensibles aux coûts : par rapport au caoutchouc silicone, le plastique TPR présente généralement un coût de matière première inférieur de 50% à 80%. Il se caractérise par des cycles de moulage par injection courts, une compatibilité avec les équipements de moulage par injection standard et des conceptions de moules relativement simples, ce qui rend son coût de fabrication global très compétitif pour les biens de consommation à grand volume.
Pour en savoir plus sur les capacités de moulage par injection de TPR de Dimud et sur la gamme complète de matériaux pris en charge, veuillez consulter notre « Guide complet des matériaux de moulage par injection » ou contacter directement notre équipe d'ingénieurs afin de discuter des exigences de votre projet.
Applications du plastique TPR dans les principaux secteurs industriels
Les propriétés uniques du plastique TPR en font un matériau idéal pour des applications haut de gamme dans plusieurs secteurs clés desservis par Dimud :
Industrie automobile
Le plastique TPR est l'un des élastomères les plus utilisés dans le secteur automobile, où il trouve de nombreuses applications :
Bandes d'étanchéité et joints d'étanchéité : Les bandes d'étanchéité destinées aux portes, fenêtres, toits ouvrants et couvercles de coffre doivent conserver leurs propriétés d'étanchéité élastiques à long terme, tout en offrant une résistance optimale au vieillissement dû aux UV, aux basses températures et à la pluie. Les bandes d'étanchéité en TPR à base de SEBS, grâce à leur résistance supérieure aux intempéries et à leur faible déformation rémanente après compression, sont devenues un choix de prédilection et remplacent progressivement le caoutchouc EPDM traditionnel dans certaines applications d'étanchéité peu exigeantes.
Éléments intérieurs au toucher doux : housses de volant souples, pommeaux de levier de vitesses au toucher cuir et garnitures de tableau de bord au toucher doux — pour les composants intérieurs nécessitant “ un toucher doux, une bonne durabilité et un moulage précis ”, les procédés de moulage par injection TPR bicolore ou de surmoulage permettent une production en série automatisée, offrant une efficacité bien supérieure à celle des méthodes de collage manuel.
Pièces de finition fonctionnelles : patins antidérapants pour tapis de sol, gaines de faisceaux de câbles, capuchons en caoutchouc… Ces pièces de finition auxiliaires, produites en petites ou grandes séries, constituent les applications les plus courantes de la fabrication en série par moulage par injection de TPR ; chaque véhicule en intègre généralement entre quelques dizaines et plusieurs centaines.
Nouvelles applications dans le domaine des véhicules à énergie nouvelle (VE) : À mesure que la pénétration des VE s'accroît, de nouveaux composants tels que les cache-poussière pour prises de recharge, les coussinets de soutien souples pour modules de batterie et les clips de gestion des câbles ouvrent de nouvelles perspectives de croissance pour le plastique TPR.
Secteur de l'électronique grand public
Étuis et coques pour téléphones portables : les coques moulées par injection en TPR allient protection contre les chutes et absorption des chocs à une prise en main antidérapante et à un moulage aux dimensions précises, ce qui en fait l’un des produits moulés par injection en TPR les plus vendus sur le marché. Une solution bimatière associant le TPR et le PC (cadre en PC + renforts d'angle en TPR) s'est imposée comme la conception structurelle dominante dans le secteur des coques de téléphone.
Casques audio et appareils portables : les ailettes, les embouts et les joints des étuis de recharge pour les écouteurs TWS, ainsi que les bracelets et les protections de capteurs pour les montres connectées, sont tous largement fabriqués par moulage par injection de TPR. Leurs principaux atouts résident dans le confort qu’ils procurent au contact de la peau et dans leur légèreté.
Manchons pour câbles et connecteurs : Les sections de décharge de traction (conceptions résistantes à la rupture) des connecteurs des câbles de données et de recharge sont généralement fabriquées par moulage par injection de TPR ; l'élasticité de ce matériau permet de répartir les contraintes de flexion, ce qui prolonge considérablement la durée de vie des câbles.
Boutons et pavés tactiles : boutons de télécommande, surfaces tactiles sur les manettes de jeu et patins antidérapants pour claviers… Les pièces moulées par injection en plastique TPR sont pratiquement omniprésentes dans l“” interface homme-machine » des appareils électroniques grand public, constituant le moyen le plus économique d’améliorer la qualité tactile des produits électroniques.
État actuel des questions de développement durable et de conformité chez TPR Plastic
Conformité environnementale
Le plastique TPR de haute qualité répond généralement aux principales normes de conformité suivantes :
- RoHS : ne contient pas de métaux lourds nocifs tels que le plomb, le mercure et le cadmium
- REACH : Les formulations courantes ne contiennent pas de SVHC (substances extrêmement préoccupantes), en particulier les plastifiants à base de phtalates soumis à des restrictions.
- FDA 21 CFR : Les formulations de plastique TPR destinées au contact alimentaire répondent aux exigences de la FDA relatives aux matériaux destinés au contact alimentaire
- EN 71 (Sécurité des jouets) : les formulations de plastique TPR destinées aux jouets sont conformes aux exigences de la directive européenne relative à la sécurité des jouets en matière de métaux lourds et de migration.
- Classe VI de l'USP : certaines formulations de plastique TPR de qualité médicale ont satisfait aux tests de biocompatibilité de la classe VI de l'USP
Avantages en matière de développement durable
La nature thermoplastique du TPR lui confère des avantages intrinsèques en matière de durabilité : les chutes issues du moulage par injection peuvent être refondues et retraitées ; les produits en fin de vie peuvent intégrer le circuit de recyclage des élastomères thermoplastiques, certains étant utilisés pour des applications de « downcycling » (telles que l’asphalte modifié et le rembourrage des terrains de sport). Comparé au PVC (dont l’élimination engendre des coûts élevés en raison de sa teneur en chlore) et au caoutchouc vulcanisé traditionnel (dont les déchets ne peuvent pas être recyclés), le TPR offre des avantages significatifs en termes d’impact environnemental tout au long de son cycle de vie.
Conseils d'achat
Les formulations de plastique TPR varient considérablement d’un fournisseur à l’autre. Le plastique TPR bon marché et de qualité inférieure peut contenir des teneurs excessives en plastifiants phtaliques (DEHP, DBP) ou en stabilisants thermiques à base de métaux lourds. Lorsqu’il est utilisé dans des jouets, des applications en contact avec les aliments, des dispositifs médicaux et des produits destinés aux enfants, vous devez exiger explicitement les éléments suivants de la part des fournisseurs :
- Fiche technique (TDS) et certificat d'analyse (CoA) complets
- Déclaration REACH relative aux substances SVHC
- Rapports d'essais de conformité pertinents (RoHS, EN 71, FDA, etc.)
FAQ
Le plastique TPR de haute qualité est sans danger. Il est exempt de latex et ne contient aucun plastifiant à base de phtalates (sa souplesse étant obtenue sans avoir recours à des plastifiants externes) ; il répond en outre aux principales exigences de conformité telles que celles de la FDA, de la directive RoHS, du règlement REACH et de la norme EN 71 (sécurité des jouets). Il est largement utilisé dans les applications en contact avec les aliments, les jouets, les produits pour nourrissons et jeunes enfants, ainsi que dans les dispositifs médicaux. Il est important de noter qu’il existe sur le marché des produits en TPR à bas prix qui utilisent des matières premières de qualité inférieure ou contiennent des plastifiants soumis à des restrictions. Lors de vos achats, veillez à demander à vos fournisseurs les rapports complets des tests de conformité et à choisir des matières premières de marque certifiées.
Les principales limites du plastique TPR sont les suivantes : une résistance thermique limitée (la température de fonctionnement en continu ne dépasse généralement pas 100 °C, ce qui le rend inadapté à la stérilisation à haute température ou aux environnements à haute température tels que les compartiments moteurs) ; une faible résistance aux solvants non polaires (les formulations à base de SBS ont tendance à gonfler dans des solvants tels que le benzène et le toluène) ; une déformation rémanente après compression relativement élevée (moins adapté que le caoutchouc silicone pour les applications d’étanchéité statique à long terme) ; les formulations à base de SBS présentent une faible résistance aux UV (des formulations à base de SEBS ou l’ajout de stabilisateurs UV sont nécessaires pour une utilisation en extérieur à long terme) ; et la stabilité dimensionnelle est fortement affectée par la température (la rigidité des pièces diminue sensiblement lorsque celles-ci fonctionnent à proximité de la limite supérieure de la plage de températures de service).
Non. Le plastique TPR est un élastomère thermoplastique à base de SBS ou de SEBS, dont la chaîne principale est constituée de liaisons carbone-carbone (C-C). Il peut être mis en œuvre à l'aide d'équipements de moulage par injection standard, est recyclable (100%) et présente une résistance thermique maximale d'environ 120 °C. Le caoutchouc silicone est un élastomère thermodurcissable dont la chaîne principale est constituée de liaisons silicium-oxygène (Si-O). Il nécessite une vulcanisation (réticulation) pour être moulé, présente généralement une résistance thermique maximale de 230 °C et offre une biocompatibilité supérieure ; cependant, il ne peut pas être recyclé par fusion et est plus coûteux. Ces deux matériaux présentent des différences fondamentales en termes de structure chimique, de méthodes de transformation, de résistance à la chaleur et de recyclabilité, et ne sont pas interchangeables.
Le moulage par injection de TPR est un procédé de fabrication dans lequel des granulés de TPR sont chauffés et fondus dans une presse à injection, puis injectés sous haute pression à l'aide d'une vis dans la cavité fermée d'un moule ; après refroidissement et durcissement, le moule s'ouvre et la pièce est éjectée. Par rapport au moulage par injection de plastiques techniques rigides, le moulage par injection de TPR s'effectue à des températures de transformation plus basses (180–220 °C), nécessite des temps de refroidissement plus longs (en raison de la faible conductivité thermique des élastomères) et présente des taux de retrait plus élevés (1,5%–3,0%). Le surmoulage (moulage par injection de TPR sur un substrat rigide) est l’une des applications les plus courantes du moulage par injection de TPR ; il permet de fabriquer des produits combinant des matériaux souples et rigides en un seul processus de moulage, sans nécessiter d’étapes de collage supplémentaires.
Oui, les thermoplastiques constituent la principale catégorie de matériaux utilisés dans le moulage par injection. En tant qu’élastomère thermoplastique, le TPR peut être mis en œuvre entièrement à l’aide d’équipements de moulage par injection standard — ce qui constitue précisément son principal avantage technique par rapport au caoutchouc vulcanisé traditionnel (qui ne peut être mis en œuvre que par moulage par compression ou par transfert et nécessite un temps de vulcanisation). Une fois chauffé à sa température de fusion, le TPR peut être injecté dans un moule comme n’importe quel thermoplastique ordinaire ; il retrouve son élasticité lors du refroidissement. L’ensemble du cycle de moulage par injection s’effectue généralement en 20 à 60 secondes, ce qui se traduit par une efficacité de production bien supérieure à celle des élastomères thermodurcissables.
Collaboration avec Dimud dans le cadre d'un projet de moulage par injection de plastique TPR
Dimud est un fabricant intégré spécialisé dans le développement et la production en série de moules d'injection de haute précision. Disposant de sa propre usine de moulage, d'une usine de moulage par injection et d'un site d'assemblage électronique, l'entreprise propose des capacités de moulage par injection pour une gamme complète de matériaux — du plastique TPR à usage général aux élastomères haute performance (TPU, TPV, SEBS) — et prend en charge à la fois le surmoulage de plastique TPR et les procédés de moulage à deux injections.
Pour chaque projet de moulage par injection de plastique TPR, nous proposons :
- Analyse DFM (conception en vue de la fabricabilité) (épaisseur de paroi / angle de dépouille / texturation / évaluation de l'emplacement des points d'injection)
- Évaluation de la compatibilité entre les substrats de surmoulage et le plastique TPR
- Développement des paramètres de processus et contrôle du premier article (FAI)
- Transition complète de la production pilote en petites séries à la production de masse
Si vous envisagez de réaliser un projet de moulage par injection de plastique TPR, n'hésitez pas à nous contacter ou rendez-vous sur le site Guide des matériaux pour le moulage par injection Dimud pour découvrir l'ensemble des formats de fichiers que nous prenons en charge.
